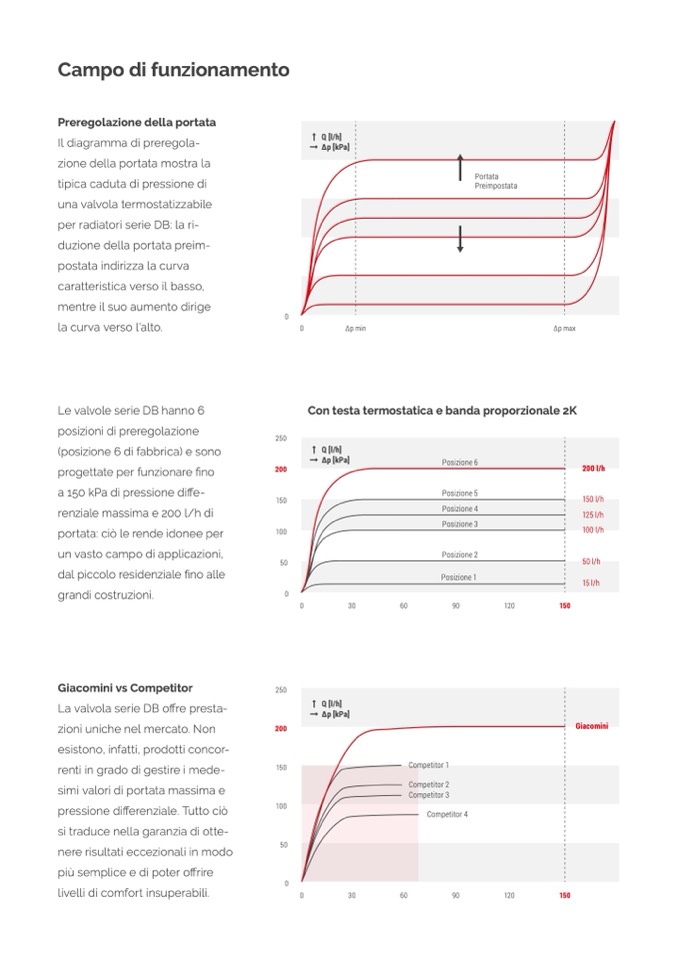

Campo di funzionamento
Preregolazione della portata
Il diagramma di preregola-
zione della portata mostra la
tipica caduta di pressione di
una valvola termostatizzabile
per radiatori serie DB: la ri-
duzione della portata preim-
postata indirizza la curva
caratteristica verso il basso,
mentre il suo aumento dirige
la curva verso l’alto.
Le valvole serie DB hanno 6
posizioni di preregolazione
(posizione 6 di fabbrica) e sono
progettate per funzionare fino
a 150 kPa di pressione diffe-
renziale massima e 200 l/h di
portata: ciò le rende idonee per
un vasto campo di applicazioni,
dal piccolo residenziale fino alle
grandi costruzioni.
0
250
200
150
Posizione 5
Posizione 4
Posizione 3
50
Posizione 2
0
0
30
60
90
120
150
Q [l/h]
∆p [kPa]
0
∆pmin
∆pmax
Con testa termostatica e banda proporzionale 2K
Giacomini vs Competitor
250
La valvola serie DB offre presta-
zioni uniche nel mercato. Non
esistono, infatti, prodotti concor-
renti in grado di gestire i mede-
simi valori di portata massima e
pressione differenziale. Tutto ciò
si traduce nella garanzia di otte-
nere risultati eccezionali in modo
più semplice e di poter offrire
livelli di comfort insuperabili.
200
150
100
50
0
Giacomini
100
200 l/h
150l/h
125 l/h
100 l/h
50 l/h
Q [l/h]
∆p [kPa]
Posizione 6
Q [l/h]
∆p [kPa]
Competitor 1
Competitor 2
Competitor 3
0
30
60
90
120
150
Posizione 1
15l/h
Competitor 4
Portata
Preimpostata
