A

C

B

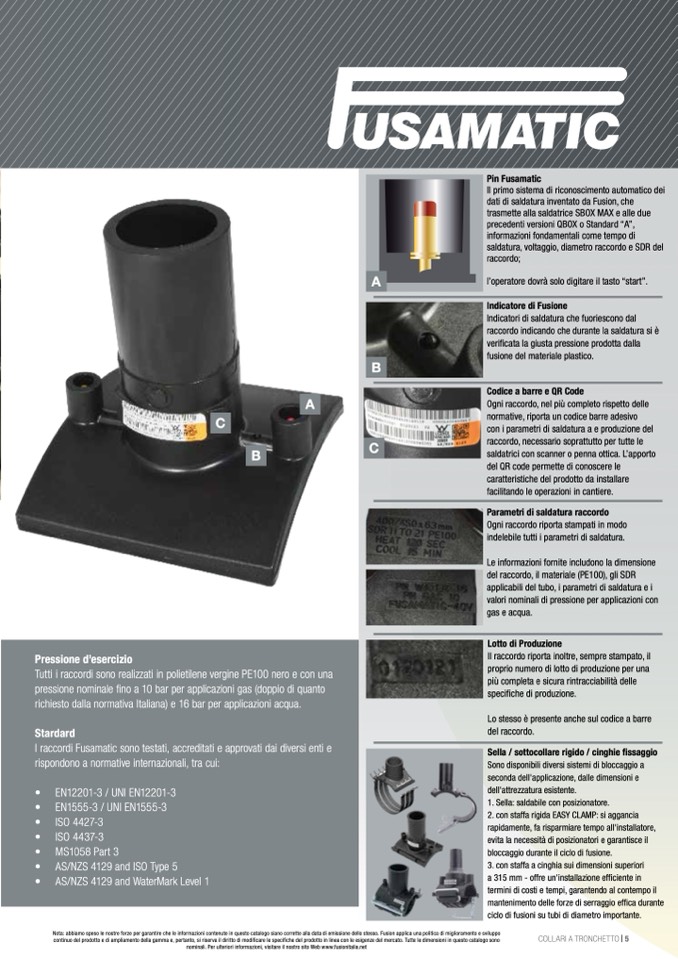

Pin Fusamatic

Il primo sistema di riconoscimento automatico dei

dati di saldatura inventato da Fusion, che

trasmette alla saldatrice SBOX MAX e alle due

precedenti versioni QBOX o Standard “A”,

informazioni fondamentali come tempo di

saldatura, voltaggio, diametro raccordo e SDR del

raccordo;

l’operatore dovrà solo digitare il tasto “start”.

Indicatore di Fusione

Indicatori di saldatura che fuoriescono dal

raccordo indicando che durante la saldatura si è

verificata la giusta pressione prodotta dalla

fusione del materiale plastico.

Codice a barre e QR Code

Ogni raccordo, nel più completo rispetto delle

normative, riporta un codice barre adesivo

con i parametri di saldatura a e produzione del

raccordo, necessario soprattutto per tutte le

saldatrici con scanner o penna ottica. L’apporto

del QR code permette di conoscere le

caratteristiche del prodotto da installare

facilitando le operazioni in cantiere.

Parametri di saldatura raccordo

Ogni raccordo riporta stampati in modo

indelebile tutti i parametri di saldatura.

Le informazioni fornite includono la dimensione

del raccordo, il materiale (PE100), gli SDR

applicabili del tubo, i parametri di saldatura e i

valori nominali di pressione per applicazioni con

gas e acqua.

Lotto di Produzione

Il raccordo riporta inoltre, sempre stampato, il

proprio numero di lotto di produzione per una

più completa e sicura rintracciabilità delle

specifiche di produzione.

Lo stesso è presente anche sul codice a barre

del raccordo.

Sella / sottocollare rigido / cinghie fissaggio

Sono disponibili diversi sistemi di bloccaggio a

seconda dell'applicazione, dalle dimensioni e

dell'attrezzatura esistente.

1. Sella: saldabile con posizionatore.

2. con staffa rigida EASY CLAMP: si aggancia

rapidamente, fa risparmiare tempo all'installatore,

evita la necessità di posizionatori e garantisce il

bloccaggio durante il ciclo di fusione.

3. con staffa a cinghia sui dimensioni superiori

a 315 mm - offre un'installazione efficiente in

termini di costi e tempi, garantendo al contempo il

mantenimento delle forze di serraggio effica durante

ciclo di fusioni su tubi di diametro importante.

A

B

C

Pressione d’esercizio

Tutti i raccordi sono realizzati in polietilene vergine PE100 nero e con una

pressione nominale fino a 10 bar per applicazioni gas (doppio di quanto

richiesto dalla normativa Italiana) e 16 bar per applicazioni acqua.

Stardard

I raccordi Fusamatic sono testati, accreditati e approvati dai diversi enti e

rispondono a normative internazionali, tra cui:

• EN12201-3 / UNI EN12201-3

• EN1555-3 / UNI EN1555-3

• ISO 4427-3

• ISO 4437-3

• MS1058 Part 3

• AS/NZS 4129 and ISO Type 5

• AS/NZS 4129 and WaterMark Level 1

Nota: abbiamo speso le nostre forze per garantire che le informazioni contenute in questo catalogo siano corrette alla data di emissione dello stesso. Fusion applica una politica di miglioramento e sviluppo

continuo del prodotto e di ampliamento della gamma e, pertanto, si riserva il diritto di modificare le specifiche del prodotto in linea con le esigenze del mercato. Tutte le dimensioni in questo catalogo sono

COLLARI A TRONCHETTO | 5

nominali. Per ulteriori informazioni, visitare il nostro sito Web www.fusionitalia.net
