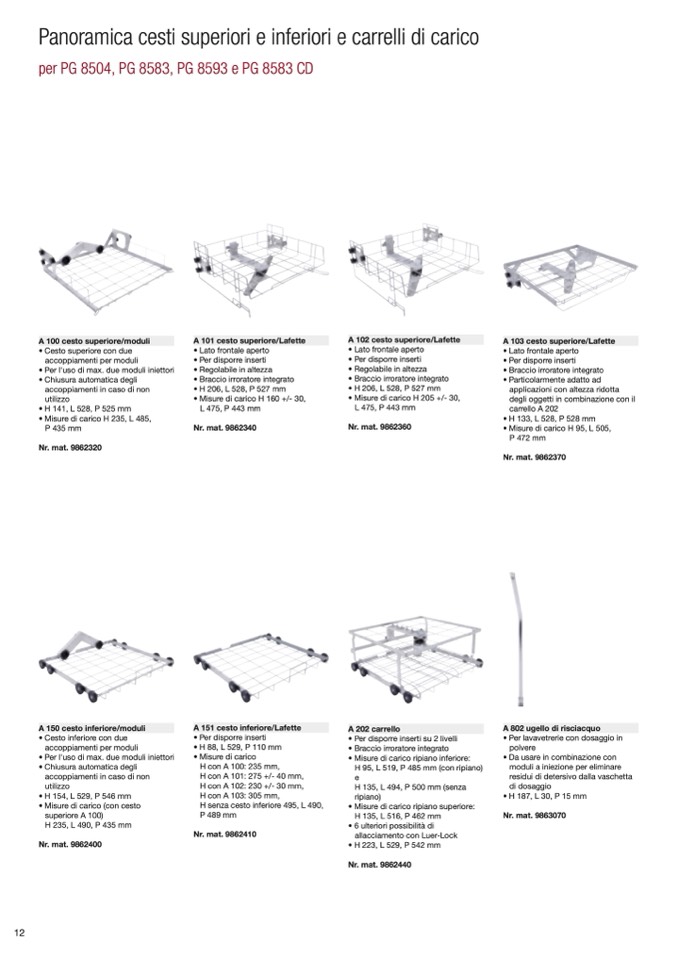

Panoramica cesti superiori e inferiori e carrelli di carico

per PG 8504, PG 8583, PG 8593 e PG 8583 CD

A 100 cesto superiore/moduli

• Cesto superiore con due

accoppiamenti per moduli

• Per l'uso di max. due moduli iniettori

• Chiusura automatica degli

accoppiamenti in caso di non

utilizzo

• H 141, L 528, P 525 mm

• Misure di carico H 235, L 485,

P 435 mm

Nr. mat. 9862320

A 101 cesto superiore/Lafette

• Lato frontale aperto

• Per disporre inserti

• Regolabile in altezza

• Braccio irroratore integrato

• H 206, L 528, P 527 mm

• Misure di carico H 160 +/- 30,

L 475, P 443 mm

Nr. mat. 9862340

A 102 cesto superiore/Lafette

• Lato frontale aperto

• Per disporre inserti

• Regolabile in altezza

• Braccio irroratore integrato

• H 206, L 528, P 527 mm

• Misure di carico H 205 +/- 30,

L 475, P 443 mm

Nr. mat. 9862360

A 103 cesto superiore/Lafette

• Lato frontale aperto

• Per disporre inserti

• Braccio irroratore integrato

• Particolarmente adatto ad

applicazioni con altezza ridotta

degli oggetti in combinazione con il

carrello A 202

• H 133, L 528, P 528 mm

• Misure di carico H 95, L 505,

P 472 mm

Nr. mat. 9862370

A 802 ugello di risciacquo

• Per lavavetrerie con dosaggio in

polvere

• Da usare in combinazione con

moduli a iniezione per eliminare

residui di detersivo dalla vaschetta

di dosaggio

• H 187, L 30, P 15 mm

Nr. mat. 9863070

A 150 cesto inferiore/moduli

• Cesto inferiore con due

accoppiamenti per moduli

• Per l'uso di max. due moduli iniettori

• Chiusura automatica degli

accoppiamenti in caso di non

utilizzo

• H 154, L 529, P 546 mm

• Misure di carico (con cesto

superiore A 100)

H 235, L 490, P 435 mm

Nr. mat. 9862400

A 151 cesto inferiore/Lafette

• Per disporre inserti

• H 88, L 529, P 110 mm

• Misure di carico

H con A 100: 235 mm,

H con A 101: 275 +/- 40 mm,

H con A 102: 230 +/- 30 mm,

H con A 103: 305 mm,

H senza cesto inferiore 495, L 490,

P 489 mm

Nr. mat. 9862410

A 202 carrello

• Per disporre inserti su 2 livelli

• Braccio irroratore integrato

• Misure di carico ripiano inferiore:

H 95, L 519, P 485 mm (con ripiano)

e

H 135, L 494, P 500 mm (senza

ripiano)

• Misure di carico ripiano superiore:

H 135, L 516, P 462 mm

• 6 ulteriori possibilità di

allacciamento con Luer-Lock

• H 223, L 529, P 542 mm

Nr. mat. 9862440

12
