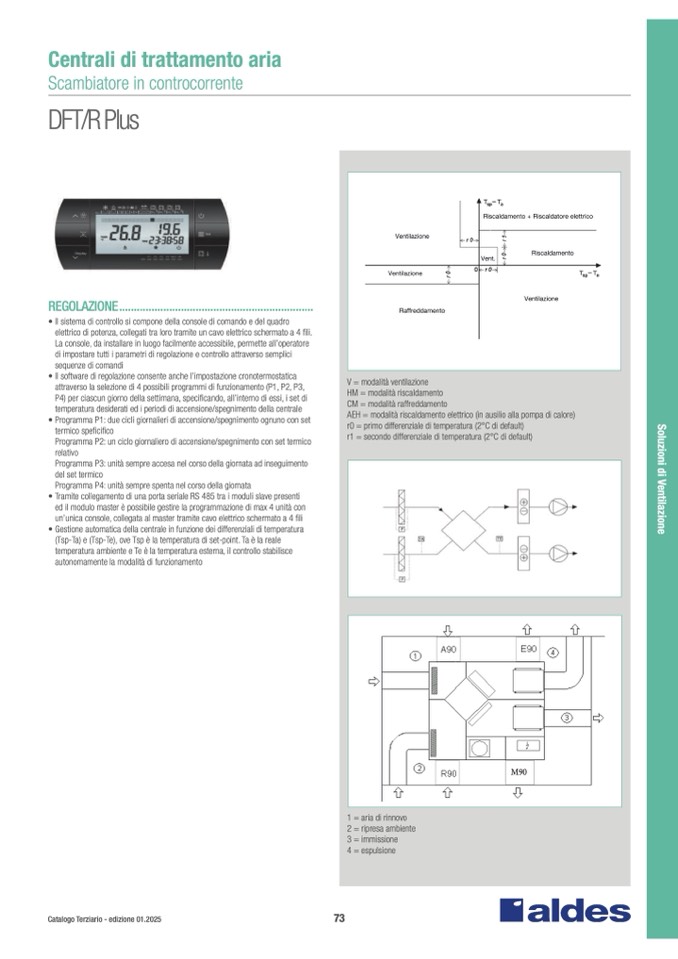

REGOLAZIONE ..................................................................
• Il sistema di controllo si compone della console di comando e del quadro
elettrico di potenza, collegati tra loro tramite un cavo elettrico schermato a 4
fi
li
.
La console, da installare in luogo facilmente accessibile, permette all’operatore
di impostare tutti i parametri di regolazione e controllo attraverso semplic
i
sequenze di comandi
• Il software di regolazione consente anche l’impostazione cronotermostatica
attraverso la selezione di 4 possibili programmi di funzionamento (P1, P2, P3,
P4) per ciascun giorno della settimana, specificando, all’interno di essi, i set d
i
temperatura desiderati ed i periodi di accensione/spegnimento della centrale
• Programma P1: due cicli giornalieri di accensione/spegnimento ognuno con se
t
termico speficific
o
Programma P2: un ciclo giornaliero di accensione/spegnimento con set termico
relativ
o
Programma P3: unità sempre accesa nel corso della giornata ad inseguiment
o
del set termic
o
Programma P4: unità sempre spenta nel corso della giornat
a
• Tramite collegamento di una porta seriale RS 485 tra i moduli slave presenti
ed il modulo master è possibile gestire la programmazione di max 4 unità con
un’unica console, collegata al master tramite cavo elettrico schermato a 4 fil
i
• Gestione automatica della centrale in funzione dei differenziali di temperatur
a
(Tsp-Ta) e (Tsp-Te), ove Tsp è la temperatura di set-point. Ta è la real
e
temperatura ambiente e Te è la temperatura esterna, il controllo stabilisc
e
autonomamente la modalità di funzionamento
V = modalità ventilazion
e
HM = modalità riscaldament
o
CM = modalità raffreddament
o
AEH = modalità riscaldamento elettrico (in ausilio alla pompa di calore
)
r0 = primo differenziale di temperatura (2°C di default
)
r1 = secondo differenziale di temperatura (2°C di default
)
S
o
l
u
z
i
o
n
i
d
i
V
e
n
t
i
l
a
z
i
o
n
e
M9
0
1 = aria di rinnov
o
2 = ripresa ambient
e
3 = immission
e
4 = espulsion
e
