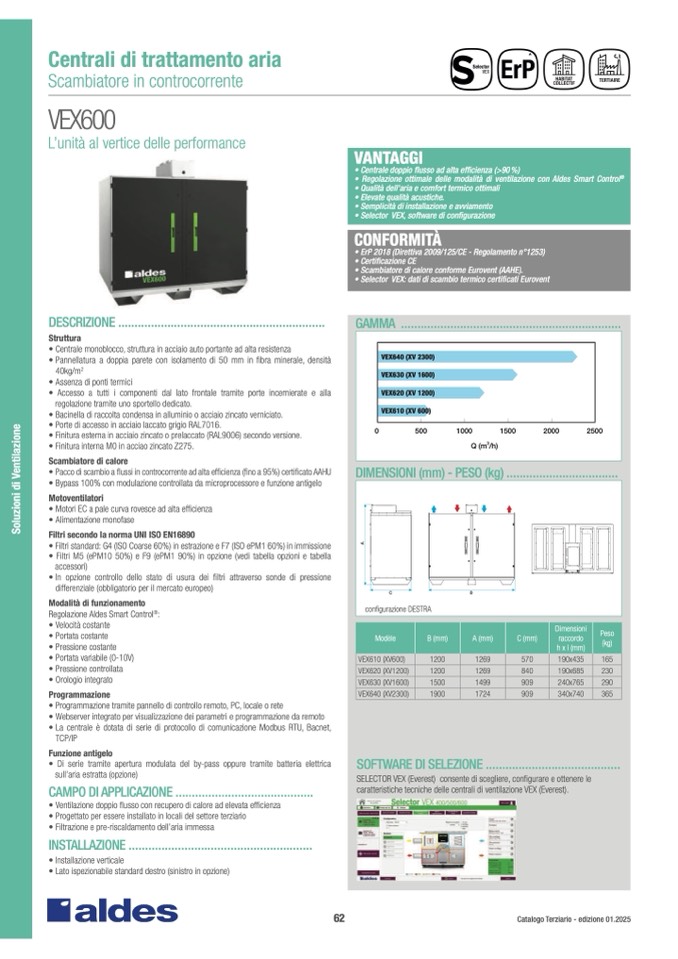

Centrali di trattamento ari

a

Scambiatore in controcorrent

e

VEX60

0

L’unità al vertice delle performance

VANTAGGI

• Centrale doppio fl usso ad alta effi cienza (>90 %)

• Regolazione ottimale delle modalità di ventilazione con Aldes Smart Control

®

• Qualità dell’aria e comfort termico ottimali

• Elevate qualità acustiche.

• Semplicità di installazione e avviamento

• Selector VEX, software di confi gurazione

CONFORMITÀ

• ErP 2018 (Direttiva 2009/125/CE - Regolamento n°1253)

• Certi

fi cazione CE

• Scambiatore di calore conforme Eurovent (AAHE).

• Selector VEX: dati di scambio termico certifi cati Eurovent

DESCRIZIONE ..............................................................

.

Struttura

• Centrale monoblocco, struttura in acciaio auto portante ad alta resistenz

a

• Pannellatura a doppia parete con isolamento di 50 mm in fi

bra minerale, densit

à

40kg/m2

• Assenza di ponti termic

i

• Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla

regolazione tramite uno sportello dedicato

.

• Bacinella di raccolta condensa in alluminio o acciaio zincato verniciato.

• Porte di accesso in acciaio laccato grigio RAL7016

.

• Finitura esterna in acciaio zincato o prelaccato (RAL9006) secondo versione.

• Finitura interna M0 in acciao zincato Z275.

Scambiatore di calor

e

• Pacco di scambio a fl

ussi in controcorrente ad alta effi cienza (

fi no a 95%) certi

fi cato AAHU

• Bypass 100% con modulazione controllata da microprocessore e funzione antigelo

Motoventilatori

• Motori EC a pale curva rovesce ad alta ef

fi cienza

• Alimentazione monofase

Filtri secondo la norma UNI ISO EN16890

• Filtri standard: G4 (ISO Coarse 60%) in estrazione e F7 (ISO ePM1 60%) in immissione

• Filtri M5 (ePM10 50%) e F9 (ePM1 90%) in opzione (vedi tabella opzioni e tabella

accessori

)

• In opzione controllo dello stato di usura dei fi

ltri attraverso sonde di pressione

differenziale (obbligatorio per il mercato europeo)

Modalità di funzionamento

Regolazione Aldes Smart Control®:

• Velocità costant

e

• Portata costant

e

• Pressione costant

e

• Portata variabile (0-10V

)

• Pressione controllata

• Orologio integrat

o

Programmazion

e

• Programmazione tramite pannello di controllo remoto, PC, locale o ret

e

• Webserver integrato per visualizzazione dei parametri e programmazione da remoto

• La centrale è dotata di serie di protocollo di comunicazione Modbus RTU, Bacnet

,

TCP/I

P

Funzione antigel

o

• Di serie tramite apertura modulata del by-pass oppure tramite batteria elettrica

sull’aria estratta (opzione

)

CAMPO DI APPLICAZIONE .........................................

.

• Ventilazione doppio fl

usso con recupero di calore ad elevata effi

cienz

a

• Progettato per essere installato in locali del settore terziario

• Filtrazione e pre-riscaldamento dell’aria immessa

INSTALLAZIONE .......................................................

.

• Installazione vertical

e

• Lato ispezionabile standard destro (sinistro in opzione

)

GAMMA ..................................................................

.

VEX640 (XV 2300

)

VEX630 (XV 1600

)

VEX620 (XV 1200

)

VEX610 (XV 600)

S

o

l

u

z

i

o

n

i

d

i

V

e

n

t

i

l

a

z

i

o

n

e

0

500

1000

1500

2000

250

0

Q (m3/h)

DIMENSIONI (mm) - PESO (kg) .................................

.

PA

E

Imm.

Est.

ESP.

A

C

con

fi

gurazione DESTRA

B

Modèle

VEX610 (XV600)

B (mm)

1200

A (mm)

1269

C (mm)

570

Dimensioni

raccordo

h x l (mm

)

190x435

Peso

(kg

)

16

5

VEX620 (XV1200)

1200

1269

840

190x685

23

0

VEX630 (XV1600)

1500

1499

909

240x765

29

0

VEX640 (XV2300)

1900

1724

909

340x740

36

5

SOFTWARE DI SELEZIONE .........................................

SELECTOR VEX (Everest) consente di scegliere, con

fi gurare e ottenere le

caratteristiche tecniche delle centrali di ventilazione VEX (Everest)

.

62

Catalogo Terziario - edizione 01.2025
