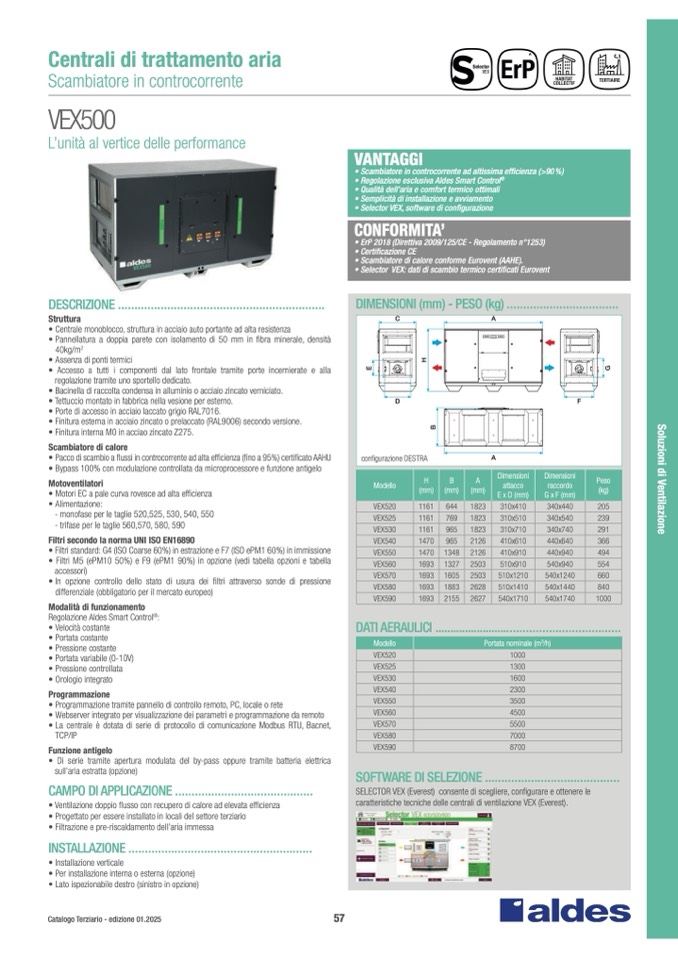

Centrali di trattamento aria
Scambiatore in controcorrente
VEX50
0
L’unità al vertice delle performance
VANTAGGI
• Scambiatore in controcorrente ad altissima effi cienza (>90 %)
• Regolazione esclusiva Aldes Smart Control
®
• Qualità dell’aria e comfort termico ottimali
• Semplicità di installazione e avviamento
• Selector VEX, software di confi gurazione
CONFORMITA’
• ErP 2018 (Direttiva 2009/125/CE - Regolamento n°1253)
• Certi
fi cazione CE
• Scambiatore di calore conforme Eurovent (AAHE).
• Selector VEX: dati di scambio termico certifi cati Eurovent
DESCRIZIONE ...............................................................
Struttura
• Centrale monoblocco, struttura in acciaio auto portante ad alta resistenza
• Pannellatura a doppia parete con isolamento di 50 mm in
fi bra minerale, densità
40kg/m2
• Assenza di ponti termic
i
• Accesso a tutti i componenti dal lato frontale tramite porte incernierate e all
a
regolazione tramite uno sportello dedicato.
• Bacinella di raccolta condensa in alluminio o acciaio zincato verniciato.
• Tettuccio montato in fabbrica nella vesione per esterno.
• Porte di accesso in acciaio laccato grigio RAL7016
.
• Finitura esterna in acciaio zincato o prelaccato (RAL9006) secondo versione
.
• Finitura interna M0 in acciao zincato Z275.
Scambiatore di calor
e
• Pacco di scambio a fl
ussi in controcorrente ad alta ef
fi cienza (fi no a 95%) certifi
cato AAHU
• Bypass 100% con modulazione controllata da microprocessore e funzione antigelo
Motoventilatori
• Motori EC a pale curva rovesce ad alta effi
cienz
a
• Alimentazione
:
- monofase per le taglie 520,525, 530, 540, 55
0
- trifase per le taglie 560,570, 580, 590
Filtri secondo la norma UNI ISO EN16890
• Filtri standard: G4 (ISO Coarse 60%) in estrazione e F7 (ISO ePM1 60%) in immission
e
• Filtri M5 (ePM10 50%) e F9 (ePM1 90%) in opzione (vedi tabella opzioni e tabell
a
accessori
)
• In opzione controllo dello stato di usura dei
fi ltri attraverso sonde di pressione
differenziale (obbligatorio per il mercato europeo
)
Modalità di funzionamento
Regolazione Aldes Smart Control®:
• Velocità costante
• Portata costante
• Pressione costant
e
• Portata variabile (0-10V)
• Pressione controllata
• Orologio integrat
o
Programmazion
e
• Programmazione tramite pannello di controllo remoto, PC, locale o rete
• Webserver integrato per visualizzazione dei parametri e programmazione da remot
o
• La centrale è dotata di serie di protocollo di comunicazione Modbus RTU, Bacnet,
TCP/I
P
Funzione antigel
o
• Di serie tramite apertura modulata del by-pass oppure tramite batteria elettric
a
sull’aria estratta (opzione
)
CAMPO DI APPLICAZIONE ..........................................
• Ventilazione doppio fl
usso con recupero di calore ad elevata ef
fi cienza
• Progettato per essere installato in locali del settore terziario
• Filtrazione e pre-riscaldamento dell’aria immessa
INSTALLAZIONE ........................................................
• Installazione vertical
e
• Per installazione interna o esterna (opzione)
• Lato ispezionabile destro (sinistro in opzione)
Catalogo Terziario - edizione 01.2025
DIMENSIONI (mm) - PESO (kg) .................................
.
C
A
PAE
Est
.
H
E
D
con
fi
gurazione DESTRA
G
Esp
.
Imm
.
F
B
A
Modello
H
(mm
)
VEX520
1161
B
(mm
)
644
A
(mm)
1823
Dimension
i
attacc
o
E x D (mm
)
310x410
Dimensioni
raccord
o
G x F (mm
)
340x440
Peso
(kg
)
20
5
VEX525
1161
769
1823
310x510
340x540
23
9
VEX530
1161
965
1823
310x710
340x740
29
1
S
o
l
u
z
i
o
n
i
d
i
V
e
n
t
i
l
a
z
i
o
n
e
VEX540
1470
965
2126
410x610
440x640
36
6
VEX550
1470
1348
2126
410x910
440x940
49
4
VEX560
1693
1327
2503
510x910
540x940
55
4
VEX570
1693
1605
2503
510x1210
540x1240
66
0
VEX580
1693
1883
2628
510x1410
540x1440
84
0
VEX590
1693
2155
2627
540x1710
540x1740
100
0
DATI AERAULICI ...........................................................
Modello
VEX520
Portata nominale (m3/h
)
100
0
VEX525
130
0
VEX530
160
0
VEX540
230
0
VEX550
350
0
VEX560
450
0
VEX570
550
0
VEX580
700
0
VEX590
870
0
SOFTWARE DI SELEZIONE ........................................
.
SELECTOR VEX (Everest) consente di scegliere, confi gurare e ottenere le
caratteristiche tecniche delle centrali di ventilazione VEX (Everest)
.
