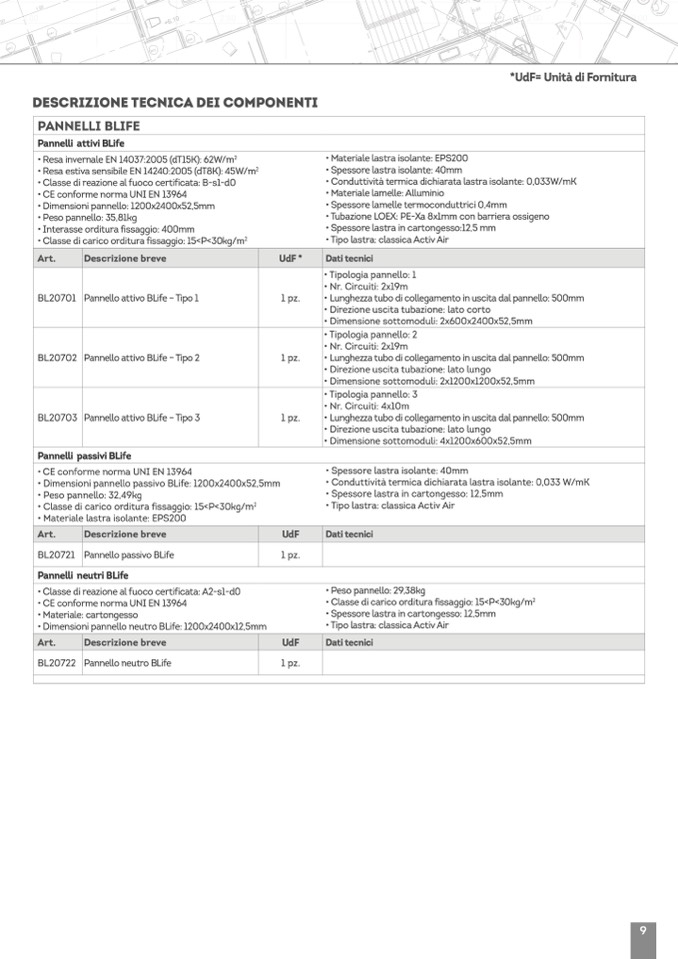

DESCRIZIONE TECNICA DEI COMPONENTI

PANNELLI BLIFE

Pannelli attivi BLife

• Resa invernale EN 14037:2005 (dT15K): 62W/m

2

• Resa estiva sensibile EN 14240:2005 (dT8K): 45W/m

2

• Classe di reazione al fuoco certificata: B-s1-d0

• CE conforme norma UNI EN 13964

• Dimensioni pannello: 1200x2400x52,5mm

• Peso pannello: 35,81kg

• Interasse orditura fissaggio: 400mm

• Classe di carico orditura fissaggio: 15<P<30kg/m

2

• Materiale lastra isolante: EPS200

• Spessore lastra isolante: 40mm

• Conduttività termica dichiarata lastra isolante: 0,033W/mK

• Materiale lamelle: Alluminio

• Spessore lamelle termoconduttrici 0,4mm

• Tubazione LOEX: PE-Xa 8x1mm con barriera ossigeno

• Spessore lastra in cartongesso:12,5 mm

• Tipo lastra: classica Activ Air

Dati tecnici

• Tipologia pannello: 1

• Nr. Circuiti: 2x19m

• Lunghezza tubo di collegamento in uscita dal pannello: 500mm

• Direzione uscita tubazione: lato corto

• Dimensione sottomoduli: 2x600x2400x52,5mm

• Tipologia pannello: 2

• Nr. Circuiti: 2x19m

• Lunghezza tubo di collegamento in uscita dal pannello: 500mm

• Direzione uscita tubazione: lato lungo

• Dimensione sottomoduli: 2x1200x1200x52,5mm

• Tipologia pannello: 3

• Nr. Circuiti: 4x10m

• Lunghezza tubo di collegamento in uscita dal pannello: 500mm

• Direzione uscita tubazione: lato lungo

• Dimensione sottomoduli: 4x1200x600x52,5mm

• Spessore lastra isolante: 40mm

• Conduttività termica dichiarata lastra isolante: 0,033 W/mK

• Spessore lastra in cartongesso: 12,5mm

• Tipo lastra: classica Activ Air

Dati tecnici

• Peso pannello: 29,38kg

• Classe di carico orditura fissaggio: 15<P<30kg/m

2

• Spessore lastra in cartongesso: 12,5mm

• Tipo lastra: classica Activ Air

Dati tecnici

Art.

Descrizione breve

BL20701 Pannello attivo BLife – Tipo

BL20702 Pannello attivo BLife – Tipo

BL20703 Pannello attivo BLife – Tipo

Pannelli passivi BLife

• CE conforme norma UNI EN 13964

• Dimensioni pannello passivo BLife:

• Peso pannello: 32,49kg

• Classe di carico orditura fissaggio:

• Materiale lastra isolante: EPS200

Art.

Descrizione breve

BL20721 Pannello passivo BLife

Pannelli neutri BLife

UdF *

1 pz.

1 pz.

1 pz.

UdF

1 pz.

UdF

1 pz.

• Classe di reazione al fuoco certificata: A2-s1-d0

• CE conforme norma UNI EN 13964

• Materiale: cartongesso

• Dimensioni pannello neutro BLife: 1200x2400x12,5mm

Art.

Descrizione breve

BL20722 Pannello neutro BLife

1

2

3

1200x2400x52,5mm

15<P<30kg/m

2

*UdF= Unità di Fornitura

9
