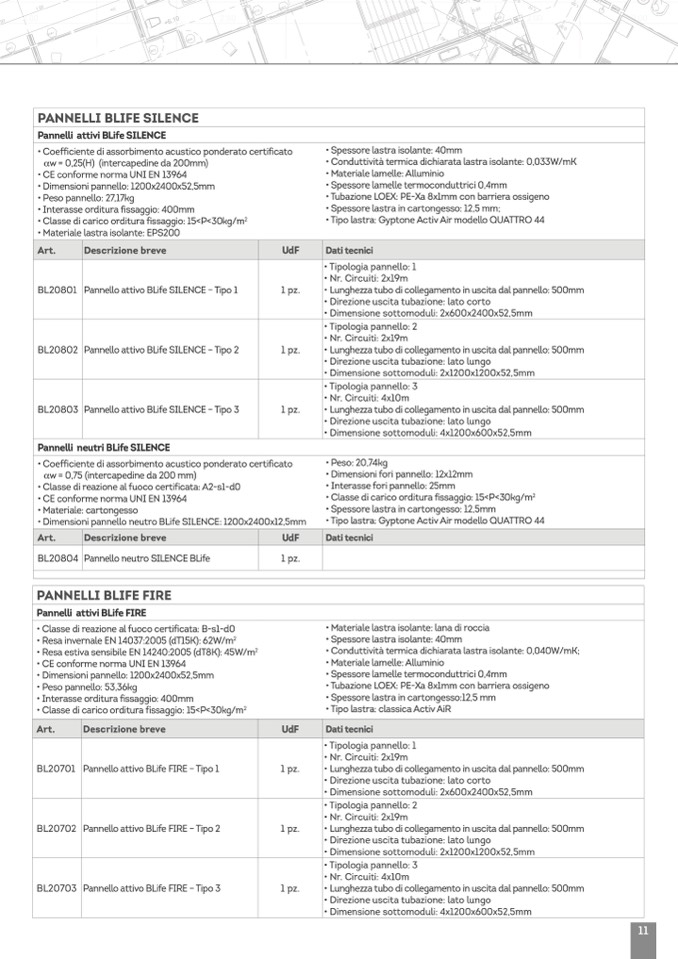

PANNELLI BLIFE SILENCE

Pannelli attiviBLifeSILENCE

• Coefficiente di assorbimento acustico ponderato certificato

αw=0,25(H) (intercapedineda200mm)

• Spessore lastra isolante: 40mm

•Conduttivitàtermicadichiaratalastraisolante:0,033W/mK

• Materiale lamelle: Alluminio

• Spessore lamelle termoconduttrici 0,4mm

• Tubazione LOEX: PE-Xa 8x1mm con barriera ossigeno

• Spessore lastra in cartongesso: 12,5 mm;

• Tipo lastra: Gyptone Activ Air modello QUATTRO 44

Dati tecnici

• Tipologia pannello: 1

• Nr. Circuiti: 2x19m

• Lunghezza tubo di collegamento in uscita dal pannello: 500mm

• Direzione uscita tubazione: lato corto

• Dimensione sottomoduli: 2x600x2400x52,5mm

• Tipologia pannello: 2

• Nr. Circuiti: 2x19m

• Lunghezza tubo di collegamento in uscita dal pannello: 500mm

• Direzione uscita tubazione: lato lungo

• Dimensione sottomoduli: 2x1200x1200x52,5mm

• Tipologia pannello: 3

• Nr. Circuiti: 4x10m

• Lunghezza tubo di collegamento in uscita dal pannello: 500mm

• Direzione uscita tubazione: lato lungo

• Dimensione sottomoduli: 4x1200x600x52,5mm

• Peso: 20,74kg

• Dimensioni fori pannello: 12x12mm

• Interasse fori pannello: 25mm

• Classe di carico orditura fissaggio: 15<P<30kg/m

2

• Spessore lastra in cartongesso: 12,5mm

• Tipo lastra: Gyptone Activ Air modello QUATTRO 44

Dati tecnici

• Materiale lastra isolante: lana di roccia

• Spessore lastra isolante: 40mm

• Conduttività termica dichiarata lastra isolante: 0,040W/mK;

• Materiale lamelle: Alluminio

• Spessore lamelle termoconduttrici 0,4mm

• Tubazione LOEX: PE-Xa 8x1mm con barriera ossigeno

• Spessore lastra in cartongesso:12,5 mm

• Tipo lastra: classica Activ AiR

Dati tecnici

• Tipologia pannello: 1

• Nr. Circuiti: 2x19m

• Lunghezza tubo di collegamento in uscita dal pannello: 500mm

• Direzione uscita tubazione: lato corto

• Dimensione sottomoduli: 2x600x2400x52,5mm

• Tipologia pannello: 2

• Nr. Circuiti: 2x19m

• Lunghezza tubo di collegamento in uscita dal pannello: 500mm

• Direzione uscita tubazione: lato lungo

• Dimensione sottomoduli: 2x1200x1200x52,5mm

• Tipologia pannello: 3

• Nr. Circuiti: 4x10m

• Lunghezza tubo di collegamento in uscita dal pannello: 500mm

• Direzione uscita tubazione: lato lungo

• Dimensione sottomoduli: 4x1200x600x52,5mm

• CE conforme norma UNI EN 13964

• Dimensioni pannello: 1200x2400x52,5mm

• Peso pannello: 27,17kg

• Interasse orditura fissaggio: 400mm

• Classe di carico orditura fissaggio: 15<P<30kg/m

2

• Materiale lastra isolante: EPS200

Art.

Descrizione breve

BL20801 Pannello attivo BLife SILENCE – Tipo 1

BL20802 Pannello attivo BLife SILENCE – Tipo 2

BL20803 Pannello attivo BLife SILENCE – Tipo 3

Pannelli neutriBLifeSILENCE

UdF

1 pz.

1 pz.

1 pz.

• Coefficiente di assorbimento acustico ponderato certificato

αw = 0,75 (intercapedine da 200 mm)

• Classe di reazione al fuoco certificata: A2-s1-d0

• CE conforme norma UNI EN 13964

• Materiale: cartongesso

• Dimensioni pannello neutro BLife SILENCE: 1200x2400x12,5mm

Art.

Descrizione breve

BL20804 Pannello neutro SILENCE BLife

PANNELLI BLIFE FIRE

Pannelli attiviBLifeFIRE

• Classe di reazione al fuoco certificata: B-s1-d0

• Resa invernale EN 14037:2005 (dT15K): 62W/m

2

• Resa estiva sensibile EN 14240:2005 (dT8K): 45W/m

2

• CE conforme norma UNI EN 13964

• Dimensioni pannello: 1200x2400x52,5mm

• Peso pannello: 53,36kg

• Interasse orditura fissaggio: 400mm

• Classe di carico orditura fissaggio: 15<P<30kg/m

2

Art.

Descrizione breve

BL20701 Pannello attivo BLife FIRE – Tipo 1

BL20702 Pannello attivo BLife FIRE – Tipo 2

BL20703 Pannello attivo BLife FIRE – Tipo 3

UdF

1 pz.

UdF

1 pz.

1 pz.

1 pz.

11
