PARTICOLARE IN SCALA 1:5

CONTABILIZZATORI

49

6

7

8

9

10

11

12

15 14

IL PARTICOLARE VIENE FORNITO DI COPERCHIO E

SERRATURA A TAGLIO A CACCIAVITE

ACCESSORI COMPLEMENTARI

A

1

2

3

4

5

N°

DESCRIZIONE

1

Valvola mas./girello

2

Raccordo a squadra girellato

3

Valvola SOM

4

Attuatore elettrico

5

Valvola gir./gir. con farfalla rossa

6

Valvola TOP•TEST

7

Valvola di bilanciamento

8

Raccordo a “T” girellato

9

Dima per contacalorie

10

Filtro a “Y” girellato

11

Valvola a squadra gir./gir.

12

Raccordo a “T” girellato

13

Valvola gir./gir. con farfalla blu

14

Dima per contalitri

15

Cassetta murale

art. Y0597 - cavo lancia impulsi

CODICE

Y0597X00

MISURA

1 mt

art. coibentazione su richiesta

art. Y0575 - scatola di derivazione

CODICE

-

MISURA

3⁄4”

-

1”

15

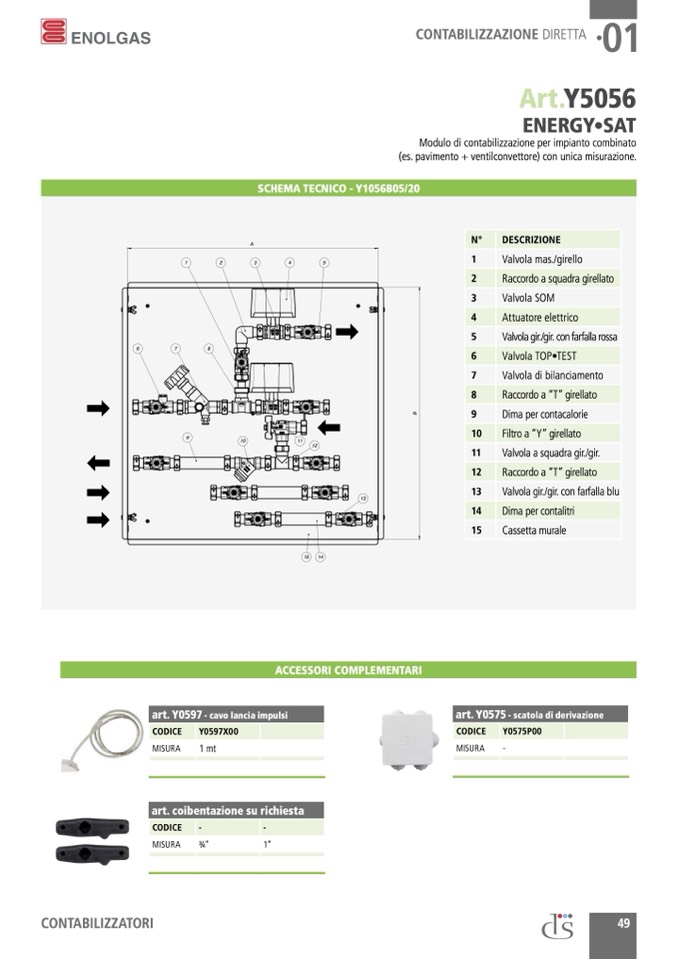

SCHEMA TECNICO - Y1056B05/20

13

CONTABILIZZAZIONEDIRETTA ∙

01

Art.Y5056

ENERGY∙SAT

Modulo di contabilizzazione per impianto combinato

(es. pavimento + ventilconvettore) con unica misurazione.

B

CODICE

MISURA

Y0575P00

-
