PARTICOLARE IN SCALA 1:6

18

16 IL PARTICOLARE VIENE FORNITO CON COPERCHIO

E SERRATURA A TAGLIO CACCIAVITE

CONTABILIZZATORI

45

C.Q.

Gobbi Roberto

art. Y0597 - cavo lancia impulsi

CODICE

Y0597X00

MISURA

1 mt

art. Y1602 - gusci di coibentazione

CON BILANCIAMENTO

art. Y0575 - scatola di derivazione

CODICE

Y0575P00

MISURA

-

art. Y1603 - gusci di coibentazione

SENZA BILANCIAMENTO

A

1

2

3

4

5

N°

DESCRIZIONE

1

Valvola TOP•TEST

2

Attuatore elettrico

3

Valvola SOM 3 vie

4

Valvola di bilanciamento

5

Valvola mas./girello

6

Raccordo a “T” girellato

7

Dima per contacalorie

8

Guarnizione in gomma

9

Filtro a “Y” girellato

10

Valvola gir./gir. con farfalla blu

11

Dima per contalitri

12

Valvola TOP•TEST

13

Valvola SOM

14

Valvola gir./gir. con farfalla rossa

15

Cassetta murale

16

Cornice con coperchio

17

Filtro a “Y” girellato

Valvola mas./gir. con farfalla

rossa

10

12

11

6

7

8

9

13

14

15

16

17

18

CODICE

Y1602P05*

MISURA

3⁄4” 3 vie

* Ingresso a sinistra Y1602 - Ingresso a destra Y1612

Y1602P06*

1” 3 vie

CODICE

Y1603P05*

Y1603P06*

1” 2 vie

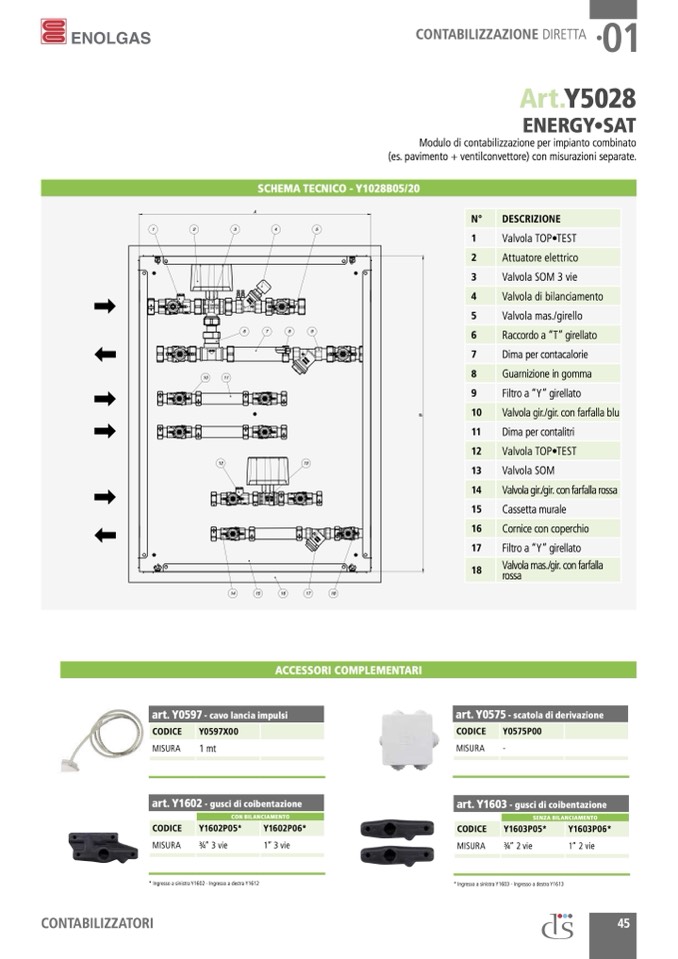

SCHEMA TECNICO - Y1028B05/20

ACCESSORI COMPLEMENTARI

CONTABILIZZAZIONEDIRETTA ∙

01

Art.Y5028

ENERGY∙SAT

Modulo di contabilizzazione per impianto combinato

(es. pavimento + ventilconvettore) con misurazioni separate.

B

MISURA

* Ingresso a sinistra Y1603 - Ingresso a destra Y1613

3⁄4” 2 vie
