CONTABILIZZATORI

41

PARTICOLARE IN SCALA 1:10

9

10

11

12

13

ACCESSORI COMPLEMENTARI

art. Y0597 - cavo lancia impulsi

CODICE

Y0597X00

MISURA

1 mt

art. Y1602 - gusci di coibentazione

CON BILANCIAMENTO

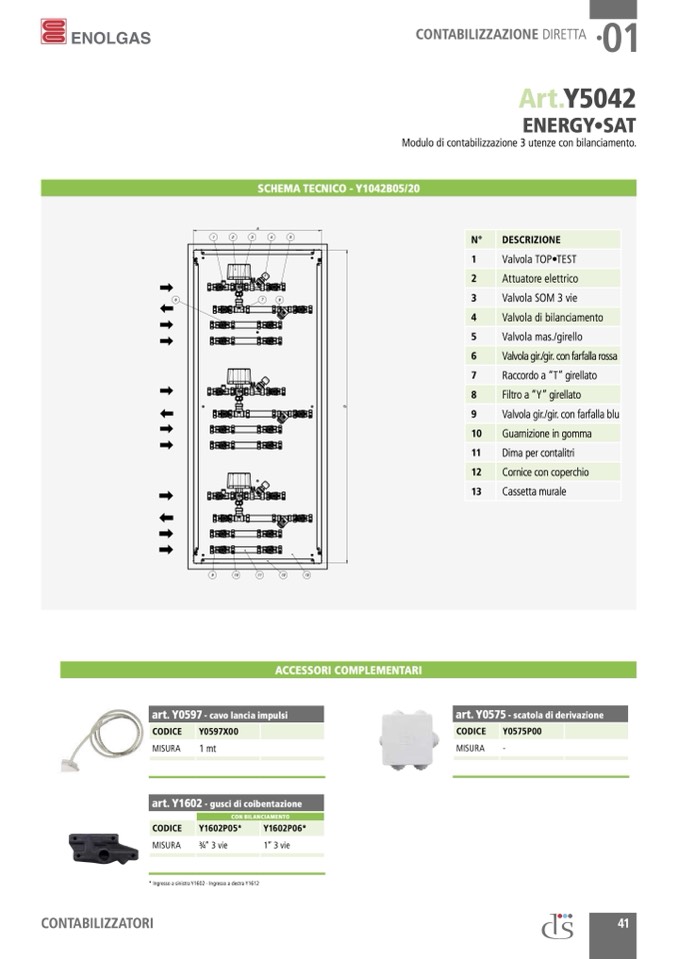

SCHEMA TECNICO - Y1042B05/20

A

1

2

3

4

5

6

7

8

N°

DESCRIZIONE

1

Valvola TOP•TEST

2

Attuatore elettrico

3

Valvola SOM 3 vie

4

Valvola di bilanciamento

5

Valvola mas./girello

6

Valvola gir./gir. con farfalla rossa

7

Raccordo a “T” girellato

8

Filtro a “Y” girellato

9

Valvola gir./gir. con farfalla blu

10

Guarnizione in gomma

11

Dima per contalitri

12

Cornice con coperchio

13

Cassetta murale

CODICE

Y1602P05*

MISURA

3⁄4” 3 vie

* Ingresso a sinistra Y1602 - Ingresso a destra Y1612

Y1602P06*

1” 3 vie

CONTABILIZZAZIONEDIRETTA ∙

01

Art.Y5042

ENERGY∙SAT

Modulo di contabilizzazione 3 utenze con bilanciamento.

B

art. Y0575 - scatola di derivazione

CODICE

MISURA

Y0575P00

-
