12

9

10

11

12

13







A

1

2

3

4

5

6

7

8

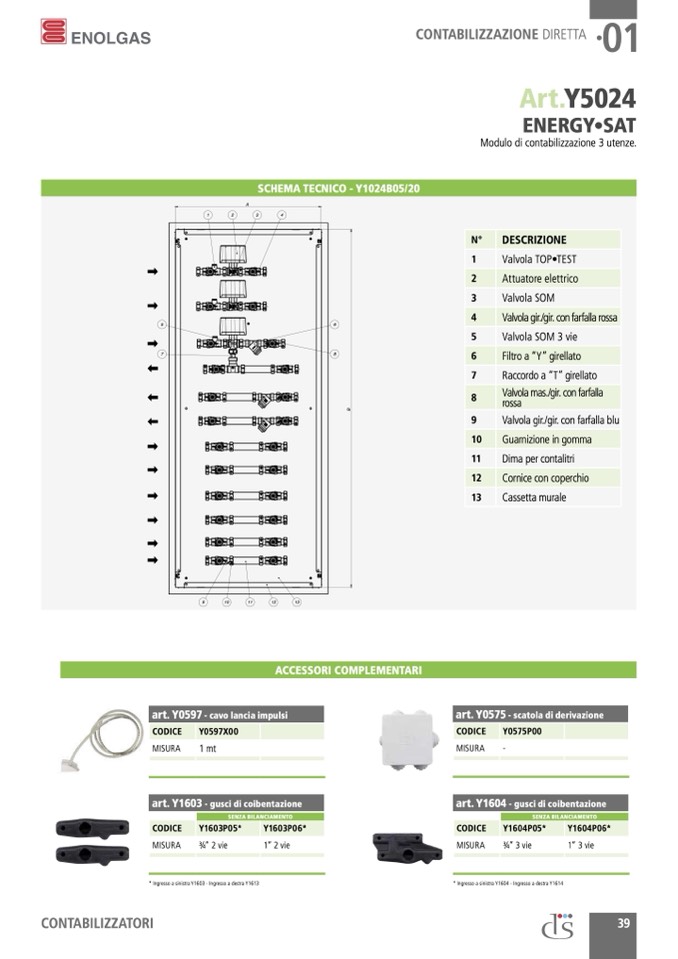

SCHEMA TECNICO - Y1024B05/20

ENERGY∙SAT

Modulo di contabilizzazione 3 utenze.

N°

DESCRIZIONE

1

Valvola TOP•TEST

2

Attuatore elettrico

3

Valvola SOM

4

Valvola gir./gir. con farfalla rossa

5

Valvola SOM 3 vie

6

Filtro a “Y” girellato

7

Raccordo a “T” girellato

Valvola mas./gir. con farfalla

rossa

9

Valvola gir./gir. con farfalla blu

10

Guarnizione in gomma

11

Dima per contalitri

12

Cornice con coperchio

13

Cassetta murale

ACCESSORI COMPLEMENTARI

































































































































































































































































CONTABILIZZAZIONEDIRETTA ∙

01

Art.Y5024

8

B

CONTABILIZZATORI

39

































































art. Y0597 - cavo lancia impulsi

art. Y0575 - scatola di derivazione

CODICE

Y0575P00

MISURA

-

art. Y1604 - gusci di coibentazione

SENZA BILANCIAMENTO















CODICE

Y0597X00



































1 mt















































MISURA





























art. Y1603 - gusci di coibentazione

SENZA BILANCIAMENTO

CODICE

Y1603P05*

MISURA

3⁄4” 2 vie

* Ingresso a sinistra Y1603 - Ingresso a destra Y1613

Y1603P06*

1” 2 vie

CODICE

Y1604P05*

Y1604P06*

1” 3 vie

















































MISURA

* Ingresso a sinistra Y1604 - Ingresso a destra Y1614

3⁄4” 3 vie
