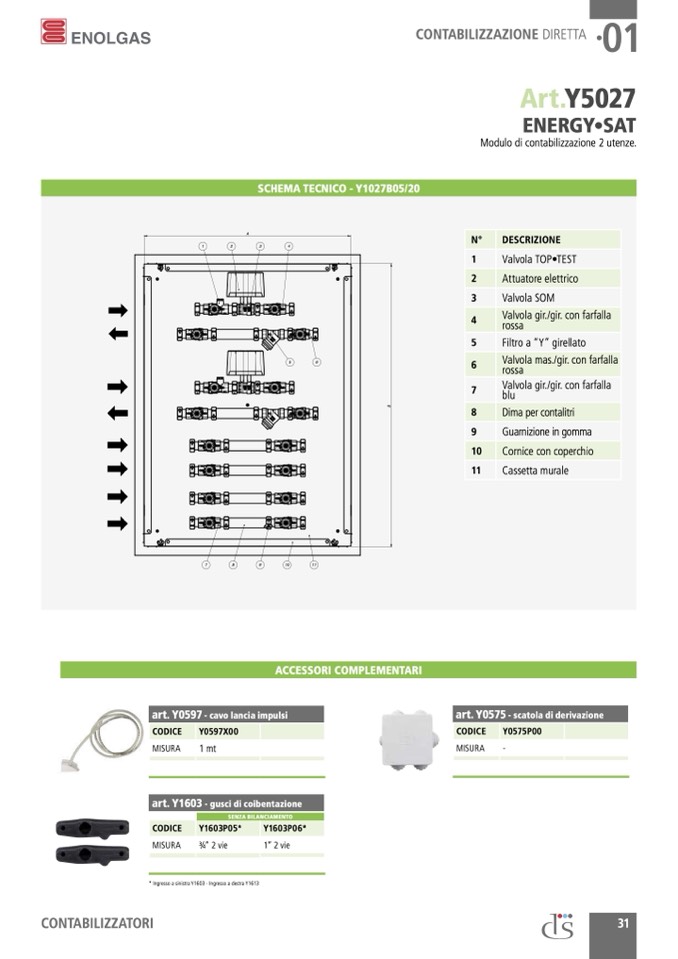

SCHEMA TECNICO - Y1027B05/20

ENERGY∙SAT

Modulo di contabilizzazione 2 utenze.

N°

DESCRIZIONE

1

Valvola TOP•TEST

2

Attuatore elettrico

3

Valvola SOM

A

1

2

3

4

5

6

Valvola gir./gir. con farfalla

rossa

7

8

9

10

11

ACCESSORI COMPLEMENTARI

art. Y0597 - cavo lancia impulsi

CODICE

Y0597X00

MISURA

1 mt

art. Y1603 - gusci di coibentazione

SENZA BILANCIAMENTO

art. Y0575 - scatola di derivazione

CODICE

Y1603P05*

MISURA

3⁄4” 2 vie

* Ingresso a sinistra Y1603 - Ingresso a destra Y1613

Y1603P06*

1” 2 vie

CONTABILIZZAZIONEDIRETTA ∙

01

Art.Y5027

CODICE

MISURA

Y0575P00

-

4

5

Filtro a “Y” girellato

Valvola mas./gir. con farfalla

rossa

Valvola gir./gir. con farfalla

blu

8

Dima per contalitri

9

Guarnizione in gomma

10

Cornice con coperchio

11

Cassetta murale

6

7

B
