PARTICOLARE IN SCALA 1:6

C.Q.

Gobbi Roberto

art. Y1601 - gusci di coibentazione

CON BILANCIAMENTO

CONTABILIZZATORI

25

A

1

2

3

4

5

N°

DESCRIZIONE

1

Valvola Top•Test

2

Attuatore elettrico

3

Valvola SOM

4

Valvola di bilanciamento

5

Valvola mas./girello

6

Valvola gir./gir. con farfalla rossa

7

Dima per contacalorie

8

Filtro a “Y” girellato

9

Valvola miscelatrice

10

Valvola gir./gir. con farfalla rossa

11

Valvola gir./gir. con farfalla blu

12

Guarnizione in gomma

13

Dima per contalitri

14

Valvola mas./girello

15

Raccordo a “T” girellato

16

Cornice con coperchio

17

Cassetta murale

art. Y0575 - scatola di derivazione

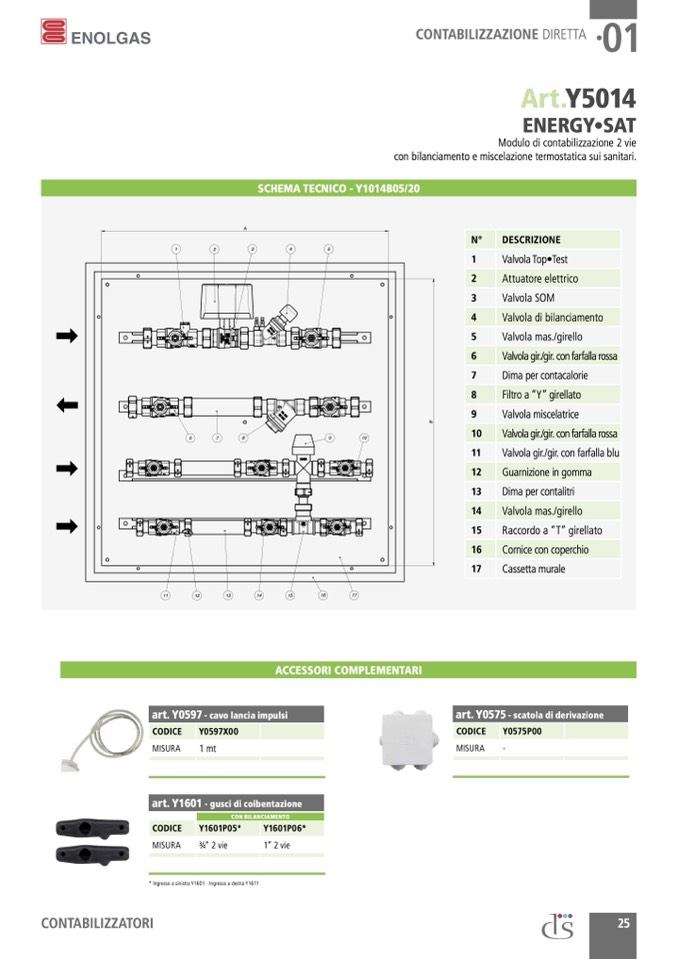

SCHEMA TECNICO - Y1014B05/20

6

7

8

9

10

11

12

13

14

15

16

17

ACCESSORI COMPLEMENTARI

art. Y0597 - cavo lancia impulsi

CODICE

MISURA

26/01/12

Y0597X00

1 mt

2.067 TAVELLA M. CIPOLLA G.

CODICE

MISURA

Y0575P00

-

CODICE

Y1601P05*

MISURA

3⁄4” 2 vie

* Ingresso a sinistra Y1601 - Ingresso a destra Y1611

Y1601P06*

1” 2 vie

CONTABILIZZAZIONEDIRETTA ∙

01

Art.Y5014

ENERGY∙SAT

Modulo di contabilizzazione 2 vie

con bilanciamento e miscelazione termostatica sui sanitari.

B

16 IL PARTICOLARE VIENE FORNITO CON

COPERCHIO E SERRATURA CON CHIAVE
