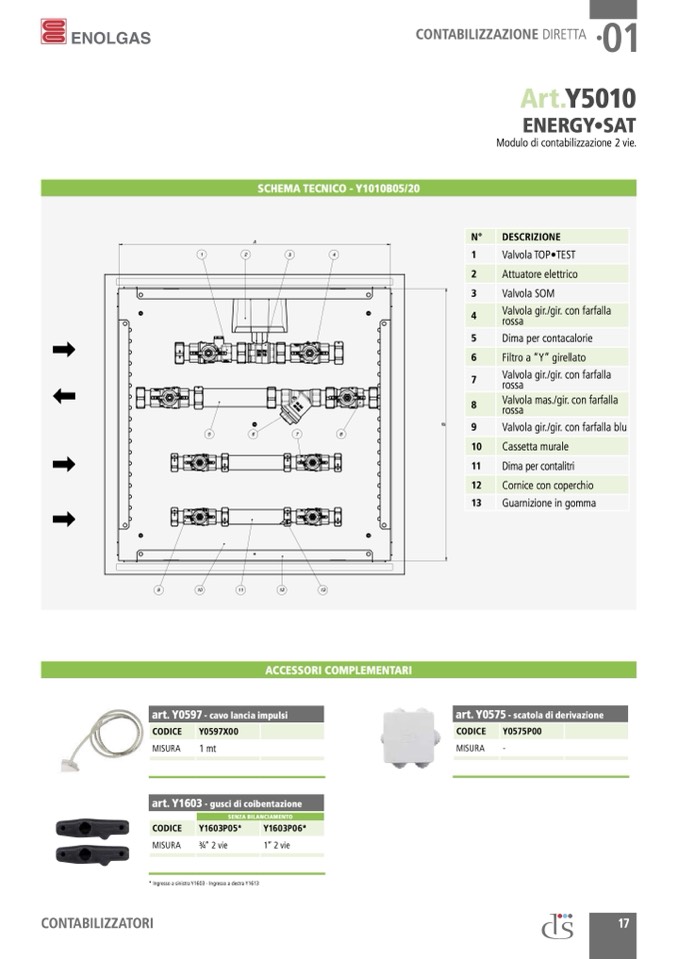

SCHEMA TECNICO - Y1010B05/20

A

1

2

3

4

CONTABILIZZAZIONEDIRETTA ∙

01

Art.Y5010

ENERGY∙SAT

Modulo di contabilizzazione 2 vie.

N°

DESCRIZIONE

1

Valvola TOP•TEST

2

Attuatore elettrico

3

Valvola SOM

Valvola gir./gir. con farfalla

rossa

5

Dima per contacalorie

6

Filtro a “Y” girellato

Valvola gir./gir. con farfalla

rossa

Valvola mas./gir. con farfalla

rossa

9

Valvola gir./gir. con farfalla blu

10

Cassetta murale

11

Dima per contalitri

12

Cornice con coperchio

13

Guarnizione in gomma

12 IL PARTICOLARE VIENE FORNITO CON COPERCHIO

E SERRATURA A TAGLIO CACCIAVITE

4

7

8

B

PARTICOLARE IN SCALA 1:5

ACCESSORI COMPLEMENTARI

art. Y0597 - cavo lancia impulsi

C.Q.

Gobbi Roberto

CODICE

Y1603P05*

MISURA

3⁄4” 2 vie

* Ingresso a sinistra Y1603 - Ingresso a destra Y1613

Y1603P06*

1” 2 vie

CONTABILIZZATORI

17

CODICE

MISURA

26/01/12

Y0597X00

1 mt

CODICE

MISURA

Y0575P00

-

5

6

7

8

9

10

11

12

13

2.067 TAVELLA M.

CIPOLLA G.

art. Y1603 - gusci di coibentazione

SENZA BILANCIAMENTO

art. Y0575 - scatola di derivazione
