01

CONTABILIZZAZIONE DIRETTA

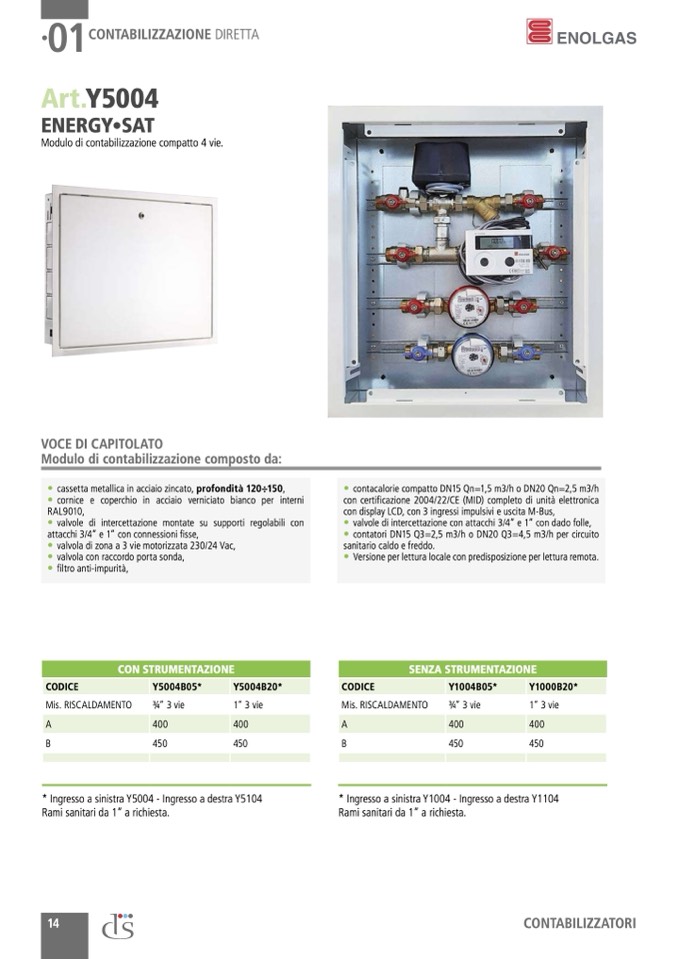

Art.Y5004

ENERGY∙SAT

Modulo di contabilizzazione compatto 4 vie.

VOCE DI CAPITOLATO

Modulo di contabilizzazione composto da:

• cassetta metallica in acciaio zincato, profondità 120÷150,

• cornice e coperchio in acciaio verniciato bianco per interni

RAL9010,

• valvole di intercettazione montate su supporti regolabili con

attacchi 3/4” e 1” con connessioni fisse,

• valvola di zona a 3 vie motorizzata 230/24 Vac,

• valvola con raccordo porta sonda,

• filtro anti-impurità,

• contacalorie compatto DN15 Qn=1,5 m3/h o DN20 Qn=2,5 m3/h

con certificazione 2004/22/CE (MID) completo di unità elettronica

con display LCD, con 3 ingressi impulsivi e uscita M-Bus,

• valvole di intercettazione con attacchi 3/4” e 1” con dado folle,

• contatori DN15 Q3=2,5 m3/h o DN20 Q3=4,5 m3/h per circuito

sanitario caldo e freddo.

• Versione per lettura locale con predisposizione per lettura remota.

CON STRUMENTAZIONE

CODICE

Y5004B05*

Y5004B20*

Mis. RISCALDAMENTO

3⁄4” 3 vie

1” 3 vie

A

400

400

B

450

450

SENZA STRUMENTAZIONE

CODICE

Y1004B05*

Y1000B20*

Mis. RISCALDAMENTO

3⁄4” 3 vie

1” 3 vie

A

400

400

B

450

450

* Ingresso a sinistra Y5004 - Ingresso a destra Y5104

Rami sanitari da 1” a richiesta.

* Ingresso a sinistra Y1004 - Ingresso a destra Y1104

Rami sanitari da 1” a richiesta.

CONTABILIZZATORI

14
