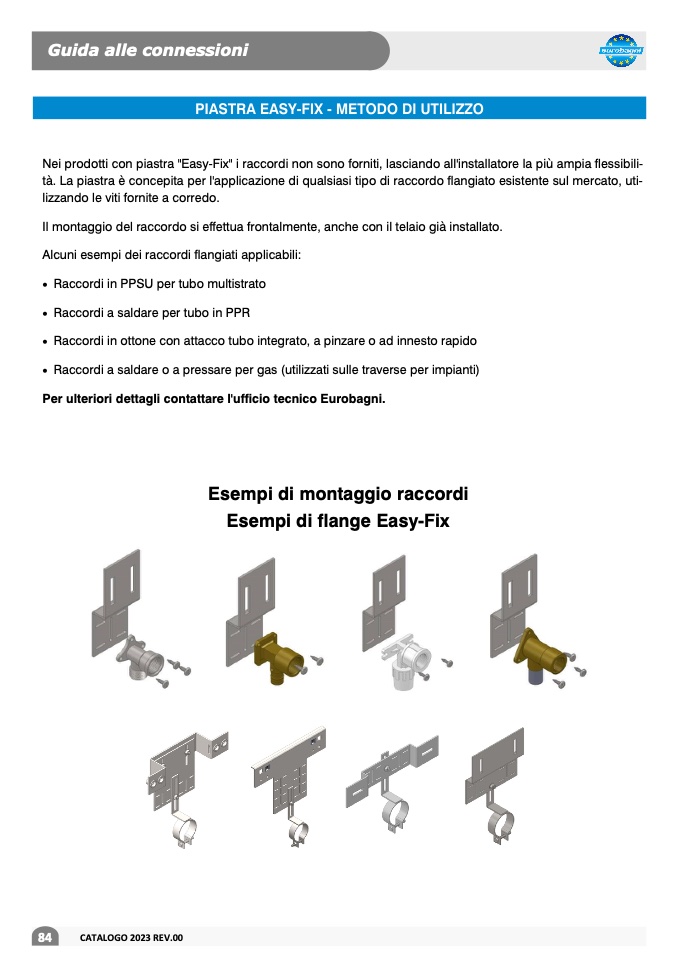

Guida alle connession

i

Nei prodotti con piastra "Easy-Fix" i raccordi non sono forniti, lasciando all'installatore la più ampia flessibili-

tà. La piastra è concepita per l'applicazione di qualsiasi tipo di raccordo flangiato esistente sul mercato, uti

-

lizzando le viti fornite a corredo

.

Il montaggio del raccordo si effettua frontalmente, anche con il telaio già installato.

Alcuni esempi dei raccordi flangiati applicabili

:

· Raccordi in PPSU per tubo multistrato

· Raccordi a saldare per tubo in PP

R

· Raccordi in ottone con attacco tubo integrato, a pinzare o ad innesto rapid

o

· Raccordi a saldare o a pressare per gas (utilizzati sulle traverse per impianti)

Per ulteriori dettagli contattare l'ufficio tecnico Eurobagni

.

Esempi di montaggio raccordi

Esempi di flange Easy-Fi

x

84

CATALOGO 2023 REV.00
