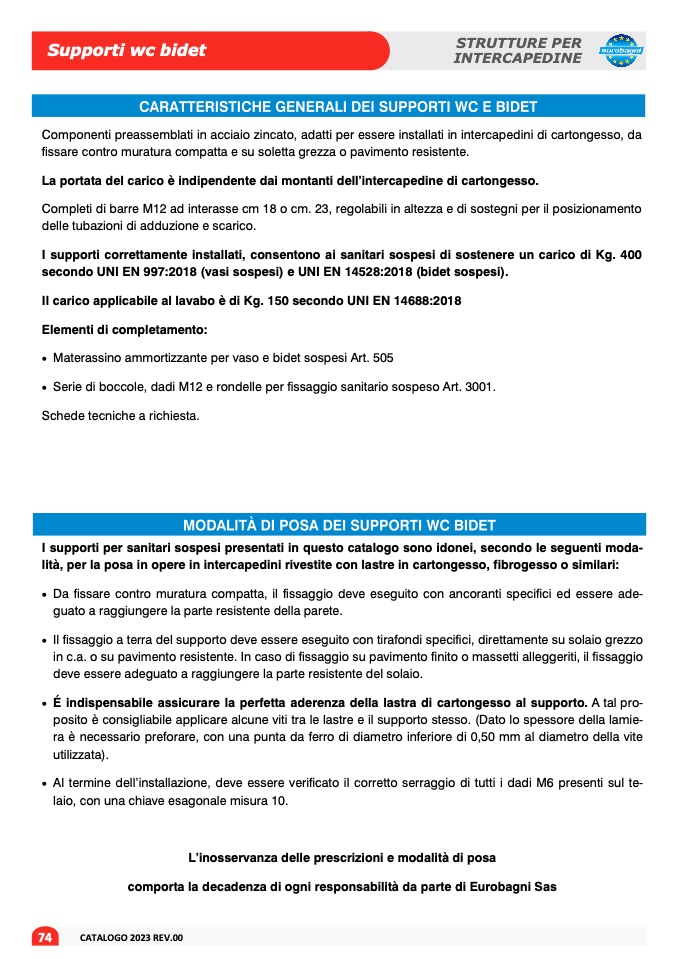

Supporti wc bidet

STRUTTURE PER

INTERCAPEDINE

Componenti preassemblati in acciaio zincato, adatti per essere installati in intercapedini di cartongesso, da

fissare contro muratura compatta e su soletta grezza o pavimento resistente

.

La portata del carico è indipendente dai montanti dell’intercapedine di cartongesso.

Completi di barre M12 ad interasse cm 18 o cm. 23, regolabili in altezza e di sostegni per il posizionamento

delle tubazioni di adduzione e scarico.

I supporti correttamente installati, consentono ai sanitari sospesi di sostenere un carico di Kg. 400

secondo UNI EN 997:2018 (vasi sospesi) e UNI EN 14528:2018 (bidet sospesi)

.

Il carico applicabile al lavabo è di Kg. 150 secondo UNI EN 14688:201

8

Elementi di completamento:

· Materassino ammortizzante per vaso e bidet sospesi Art. 50

5

· Serie di boccole, dadi M12 e rondelle per fissaggio sanitario sospeso Art. 3001

.

Schede tecniche a richiesta.

I supporti per sanitari sospesi presentati in questo catalogo sono idonei, secondo le seguenti moda-

lità, per la posa in opere in intercapedini rivestite con lastre in cartongesso, fibrogesso o similari:

· Da fissare contro muratura compatta, il fissaggio deve eseguito con ancoranti specifici ed essere ade

-

guato a raggiungere la parte resistente della parete

.

· Il fissaggio a terra del supporto deve essere eseguito con tirafondi specifici, direttamente su solaio grezz

o

in c.a. o su pavimento resistente. In caso di fissaggio su pavimento finito o massetti alleggeriti, il fissaggi

o

deve essere adeguato a raggiungere la parte resistente del solaio

.

· É indispensabile assicurare la perfetta aderenza della lastra di cartongesso al supporto. A tal pro-

posito è consigliabile applicare alcune viti tra le lastre e il supporto stesso. (Dato lo spessore della lamie-

ra è necessario preforare, con una punta da ferro di diametro inferiore di 0,50 mm al diametro della vite

utilizzata).

· Al termine dell’installazione, deve essere verificato il corretto serraggio di tutti i dadi M6 presenti sul te

-

laio, con una chiave esagonale misura 10.

L’inosservanza delle prescrizioni e modalità di pos

a

comporta la decadenza di ogni responsabilità da parte di Eurobagni Sa

s
