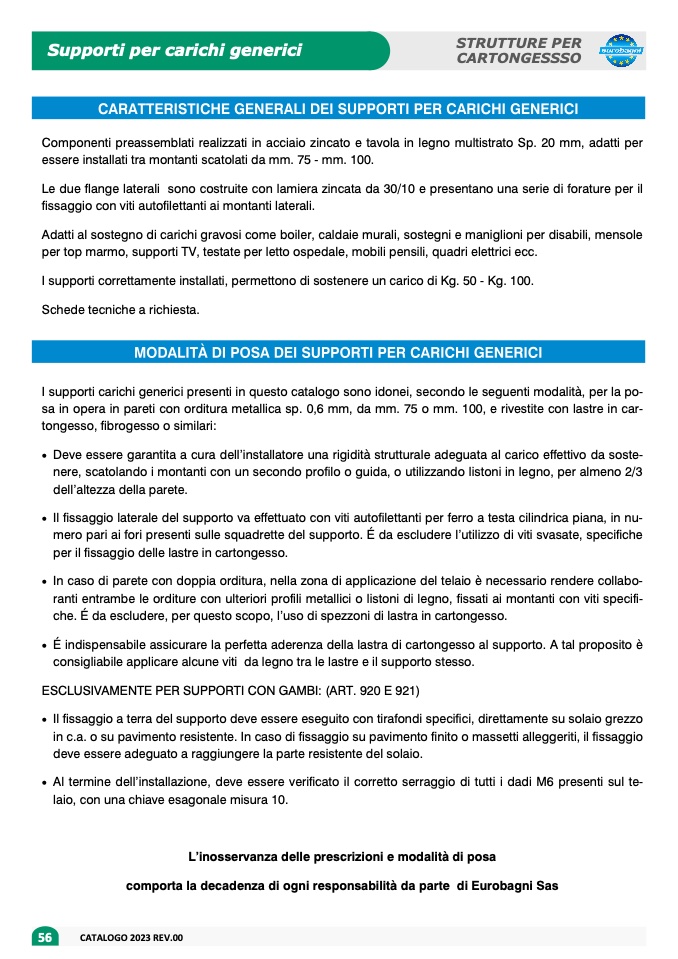

Supporti per carichi generici

STRUTTURE PER

CARTONGESSS

O

Componenti preassemblati realizzati in acciaio zincato e tavola in legno multistrato Sp. 20 mm, adatti per

essere installati tra montanti scatolati da mm. 75 - mm. 100.

Le due flange laterali sono costruite con lamiera zincata da 30/10 e presentano una serie di forature per i

l

fissaggio con viti autofilettanti ai montanti laterali.

Adatti al sostegno di carichi gravosi come boiler, caldaie murali, sostegni e maniglioni per disabili, mensole

per top marmo, supporti TV, testate per letto ospedale, mobili pensili, quadri elettrici ecc

.

I supporti correttamente installati, permettono di sostenere un carico di Kg. 50 - Kg. 100.

Schede tecniche a richiesta.

I supporti carichi generici presenti in questo catalogo sono idonei, secondo le seguenti modalità, per la po-

sa in opera in pareti con orditura metallica sp. 0,6 mm, da mm. 75 o mm. 100, e rivestite con lastre in car

-

tongesso, fibrogesso o similari

:

· Deve essere garantita a cura dell’installatore una rigidità strutturale adeguata al carico effettivo da soste

-

nere, scatolando i montanti con un secondo profilo o guida, o utilizzando listoni in legno, per almeno 2/3

dell’altezza della parete

.

· Il fissaggio laterale del supporto va effettuato con viti autofilettanti per ferro a testa cilindrica piana, in nu-

mero pari ai fori presenti sulle squadrette del supporto. É da escludere l’utilizzo di viti svasate, specifich

e

per il fissaggio delle lastre in cartongesso

.

· In caso di parete con doppia orditura, nella zona di applicazione del telaio è necessario rendere collabo

-

ranti entrambe le orditure con ulteriori profili metallici o listoni di legno, fissati ai montanti con viti specifi

-

che. É da escludere, per questo scopo, l’uso di spezzoni di lastra in cartongesso.

· É indispensabile assicurare la perfetta aderenza della lastra di cartongesso al supporto. A tal proposito

è

consigliabile applicare alcune viti da legno tra le lastre e il supporto stesso

.

ESCLUSIVAMENTE PER SUPPORTI CON GAMBI: (ART. 920 E 921)

· Il fissaggio a terra del supporto deve essere eseguito con tirafondi specifici, direttamente su solaio grezz

o

in c.a. o su pavimento resistente. In caso di fissaggio su pavimento finito o massetti alleggeriti, il fissaggi

o

deve essere adeguato a raggiungere la parte resistente del solaio

.

· Al termine dell’installazione, deve essere verificato il corretto serraggio di tutti i dadi M6 presenti sul te

-

laio, con una chiave esagonale misura 10.

L’inosservanza delle prescrizioni e modalità di pos

a

comporta la decadenza di ogni responsabilità da parte di Eurobagni Sas
