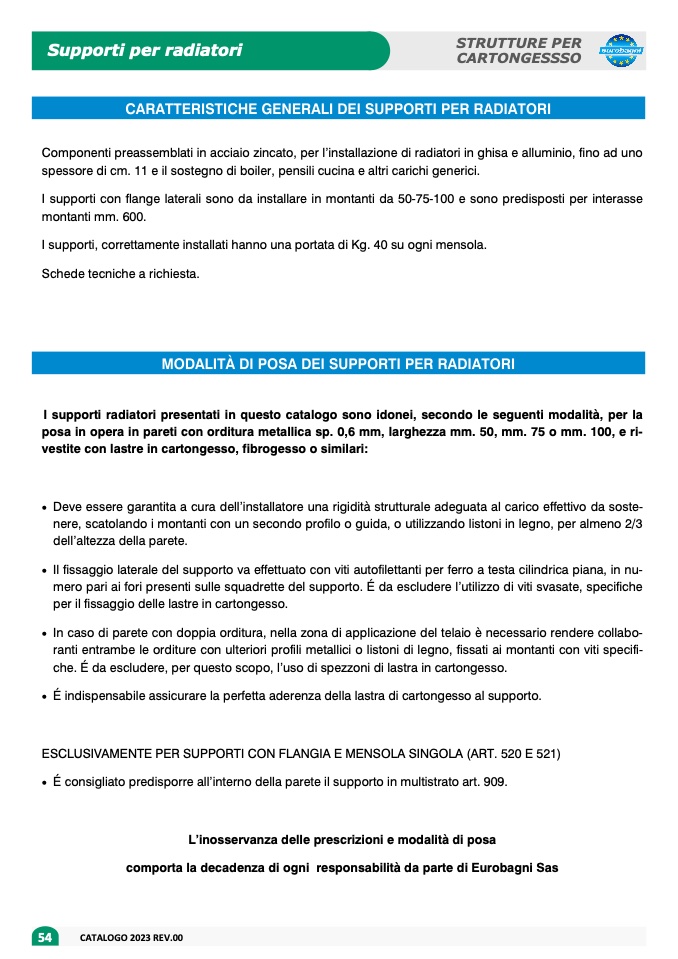

Supporti per radiatori

STRUTTURE PER

CARTONGESSS

O

Componenti preassemblati in acciaio zincato, per l’installazione di radiatori in ghisa e alluminio, fino ad un

o

spessore di cm. 11 e il sostegno di boiler, pensili cucina e altri carichi generici

.

I supporti con flange laterali sono da installare in montanti da 50-75-100 e sono predisposti per interasse

montanti mm. 600

.

I supporti, correttamente installati hanno una portata di Kg. 40 su ogni mensola

.

Schede tecniche a richiesta.

I supporti radiatori presentati in questo catalogo sono idonei, secondo le seguenti modalità, per la

posa in opera in pareti con orditura metallica sp. 0,6 mm, larghezza mm. 50, mm. 75 o mm. 100, e ri

-

vestite con lastre in cartongesso, fibrogesso o similari:

· Deve essere garantita a cura dell’installatore una rigidità strutturale adeguata al carico effettivo da soste

-

nere, scatolando i montanti con un secondo profilo o guida, o utilizzando listoni in legno, per almeno 2/3

dell’altezza della parete

.

· Il fissaggio laterale del supporto va effettuato con viti autofilettanti per ferro a testa cilindrica piana, in nu-

mero pari ai fori presenti sulle squadrette del supporto. É da escludere l’utilizzo di viti svasate, specifich

e

per il fissaggio delle lastre in cartongesso

.

· In caso di parete con doppia orditura, nella zona di applicazione del telaio è necessario rendere collabo

-

ranti entrambe le orditure con ulteriori profili metallici o listoni di legno, fissati ai montanti con viti specifi

-

che. É da escludere, per questo scopo, l’uso di spezzoni di lastra in cartongesso.

· É indispensabile assicurare la perfetta aderenza della lastra di cartongesso al supporto

.

ESCLUSIVAMENTE PER SUPPORTI CON FLANGIA E MENSOLA SINGOLA (ART. 520 E 521

)

· É consigliato predisporre all’interno della parete il supporto in multistrato art. 909.

L’inosservanza delle prescrizioni e modalità di pos

a

comporta la decadenza di ogni responsabilità da parte di Eurobagni Sas
