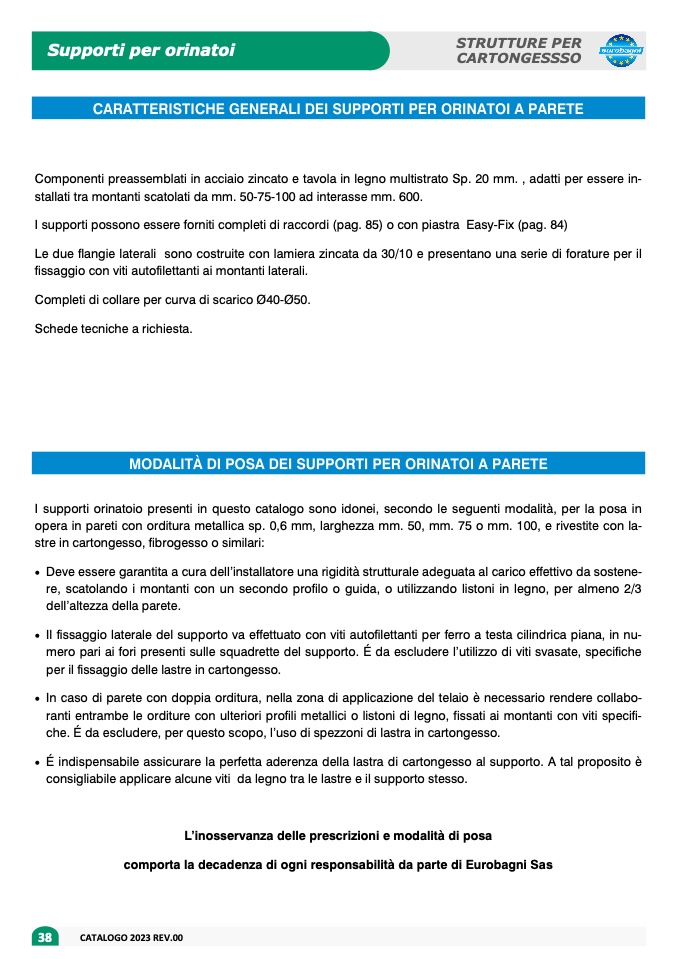

Supporti per orinatoi
STRUTTURE PER
CARTONGESSS
O
Componenti preassemblati in acciaio zincato e tavola in legno multistrato Sp. 20 mm. , adatti per essere in
-
stallati tra montanti scatolati da mm. 50-75-100 ad interasse mm. 600.
I supporti possono essere forniti completi di raccordi (pag. 85) o con piastra Easy-Fix (pag. 84)
Le due flangie laterali sono costruite con lamiera zincata da 30/10 e presentano una serie di forature per i
l
fissaggio con viti autofilettanti ai montanti laterali
.
Completi di collare per curva di scarico Ø40-Ø50
.
Schede tecniche a richiesta
.
I supporti orinatoio presenti in questo catalogo sono idonei, secondo le seguenti modalità, per la posa i
n
opera in pareti con orditura metallica sp. 0,6 mm, larghezza mm. 50, mm. 75 o mm. 100, e rivestite con la
-
stre in cartongesso, fibrogesso o similari:
· Deve essere garantita a cura dell’installatore una rigidità strutturale adeguata al carico effettivo da sostene-
re, scatolando i montanti con un secondo profilo o guida, o utilizzando listoni in legno, per almeno 2/3
dell’altezza della parete
.
· Il fissaggio laterale del supporto va effettuato con viti autofilettanti per ferro a testa cilindrica piana, in nu
-
mero pari ai fori presenti sulle squadrette del supporto. É da escludere l’utilizzo di viti svasate, specifich
e
per il fissaggio delle lastre in cartongesso
.
· In caso di parete con doppia orditura, nella zona di applicazione del telaio è necessario rendere collabo
-
ranti entrambe le orditure con ulteriori profili metallici o listoni di legno, fissati ai montanti con viti specifi
-
che. É da escludere, per questo scopo, l’uso di spezzoni di lastra in cartongesso.
· É indispensabile assicurare la perfetta aderenza della lastra di cartongesso al supporto. A tal proposito è
consigliabile applicare alcune viti da legno tra le lastre e il supporto stesso.
L’inosservanza delle prescrizioni e modalità di posa
comporta la decadenza di ogni responsabilità da parte di Eurobagni Sas
38
CATALOGO 2023 REV.00
