Supporti WC
STRUTTURE PER
CARTONGESSS
O
751

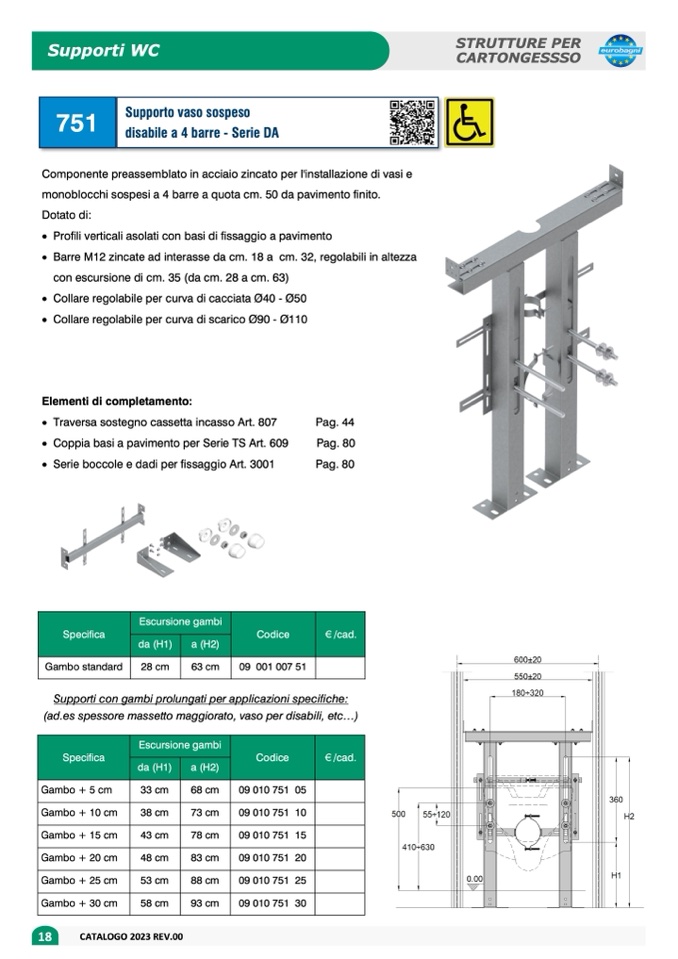

Supporto vaso sospes
o
disabile a 4 barre - Serie DA
Componente preassemblato in acciaio zincato per l'installazione di vasi e
monoblocchi sospesi a 4 barre a quota cm. 50 da pavimento finito.
Dotato di
:
· Profili verticali asolati con basi di fissaggio a pavimento
· Barre M12 zincate ad interasse da cm. 18 a cm. 32, regolabili in altezza
con escursione di cm. 35 (da cm. 28 a cm. 63)
· Collare regolabile per curva di cacciata Ø40 - Ø50
· Collare regolabile per curva di scarico Ø90 - Ø11
0
Elementi di completamento
:
· Traversa sostegno cassetta incasso Art. 807
· Coppia basi a pavimento per Serie TS Art. 609
· Serie boccole e dadi per fissaggio Art. 3001
Pag. 4
4
Pag. 8
0
Pag. 8
0
Escursione gamb
i
Specifica
Codice
€/cad
.
da (H1)
a (H2)
Gambo standard
28 cm
63 cm
09 001 007 51
Supporti con gambi prolungati per applicazioni specifiche:
(ad.es spessore massetto maggiorato, vaso per disabili, etc…
)
Escursione gamb
i
Specific
a
Codice
€/cad
.
da (H1)
a (H2)
Gambo + 5 cm
33 cm
68 cm
09 010 751 05
Gambo + 10 cm
38 cm
73 cm
09 010 751 10
Gambo + 15 cm
43 cm
78 cm
09 010 751 15
Gambo + 20 cm
48 cm
83 cm
09 010 751 20
Gambo + 25 cm
53 cm
88 cm
09 010 751 25
Gambo + 30 cm
58 cm
93 cm
09 010 751 30
18
CATALOGO 2023 REV.00
