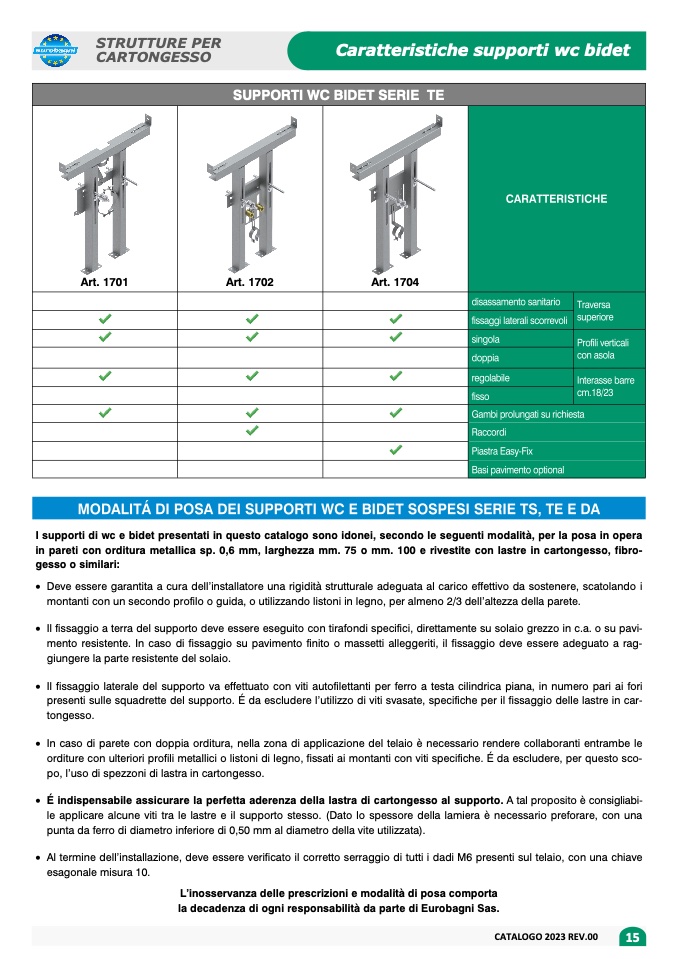

STRUTTURE PE

R

CARTONGESSO

Caratteristiche supporti wc bide

t

SUPPORTI WC BIDET SERIE T

E

Art. 1701

Art. 1702

Art. 1704

I supporti di wc e bidet presentati in questo catalogo sono idonei, secondo le seguenti modalità, per la posa in oper

a

in pareti con orditura metallica sp. 0,6 mm, larghezza mm. 75 o mm. 100 e rivestite con lastre in cartongesso, fibro

-

gesso o similari

:

· Deve essere garantita a cura dell’installatore una rigidità strutturale adeguata al carico effettivo da sostenere, scatolando i

montanti con un secondo profilo o guida, o utilizzando listoni in legno, per almeno 2/3 dell’altezza della parete.

· Il fissaggio a terra del supporto deve essere eseguito con tirafondi specifici, direttamente su solaio grezzo in c.a. o su pavi-

mento resistente. In caso di fissaggio su pavimento finito o massetti alleggeriti, il fissaggio deve essere adeguato a rag

-

giungere la parte resistente del solaio.

· Il fissaggio laterale del supporto va effettuato con viti autofilettanti per ferro a testa cilindrica piana, in numero pari ai fori

presenti sulle squadrette del supporto. É da escludere l’utilizzo di viti svasate, specifiche per il fissaggio delle lastre in car-

tongesso.

· In caso di parete con doppia orditura, nella zona di applicazione del telaio è necessario rendere collaboranti entrambe le

orditure con ulteriori profili metallici o listoni di legno, fissati ai montanti con viti specifiche. É da escludere, per questo sco

-

po, l’uso di spezzoni di lastra in cartongesso

.

· É indispensabile assicurare la perfetta aderenza della lastra di cartongesso al supporto. A tal proposito è consigliabi

-

le applicare alcune viti tra le lastre e il supporto stesso. (Dato lo spessore della lamiera è necessario preforare, con una

punta da ferro di diametro inferiore di 0,50 mm al diametro della vite utilizzata)

.

· Al termine dell’installazione, deve essere verificato il corretto serraggio di tutti i dadi M6 presenti sul telaio, con una chiave

esagonale misura 10

.

L’inosservanza delle prescrizioni e modalità di posa comport

a

la decadenza di ogni responsabilità da parte di Eurobagni Sas.

CATALOGO 2023 REV.00

15
