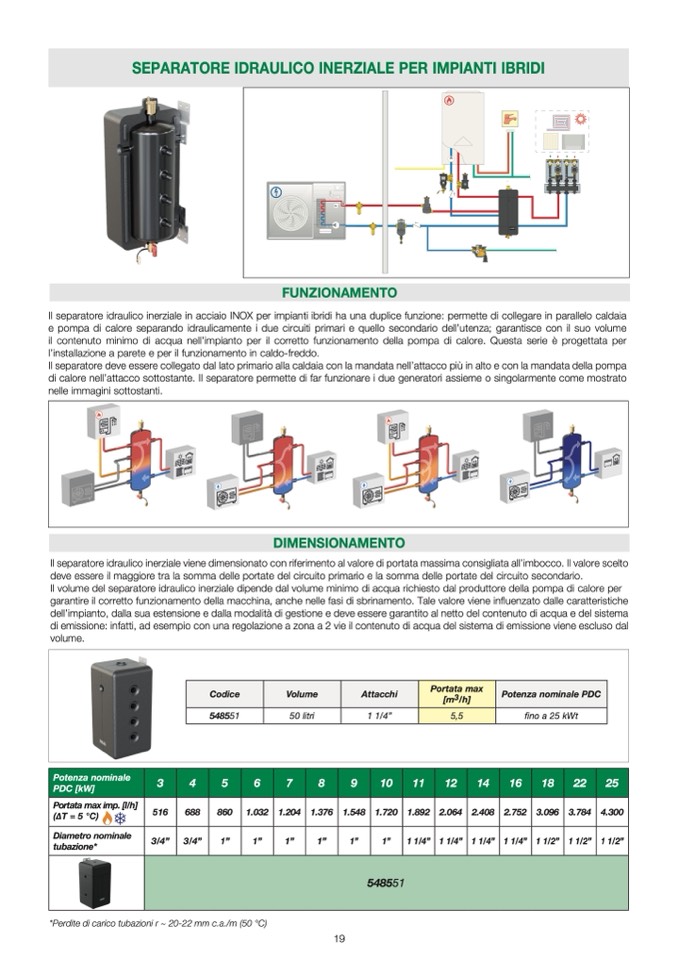

SEPARATORE IDRAULICO INERZIALE PER IMPIANTI IBRID

I

b

a

r

0

2

41

FUNZIONAMENT

O

Il separatore idraulico inerziale in acciaio INOX per impianti ibridi ha una duplice funzione: permette di collegare in parallelo caldaia

e pompa di calore separando idraulicamente i due circuiti primari e quello secondario dell’utenza; garantisce con il suo volume

il contenuto minimo di acqua nell’impianto per il corretto funzionamento della pompa di calore. Questa serie è progettata pe

r

l’installazione a parete e per il funzionamento in caldo-freddo.

Il separatore deve essere collegato dal lato primario alla caldaia con la mandata nell’attacco più in alto e con la mandata della pomp

a

di calore nell’attacco sottostante. Il separatore permette di far funzionare i due generatori assieme o singolarmente come mostrato

nelle immagini sottostanti

.

DIMENSIONAMENT

O

Il separatore idraulico inerziale viene dimensionato con riferimento al valore di portata massima consigliata all’imbocco. Il valore scelt

o

deve essere il maggiore tra la somma delle portate del circuito primario e la somma delle portate del circuito secondario

.

Il volume del separatore idraulico inerziale dipende dal volume minimo di acqua richiesto dal produttore della pompa di calore per

garantire il corretto funzionamento della macchina, anche nelle fasi di sbrinamento. Tale valore viene in

fluenzato dalle caratteristiche

dell’impianto, dalla sua estensione e dalla modalità di gestione e deve essere garantito al netto del contenuto di acqua e del sistem

a

di emissione: infatti, ad esempio con una regolazione a zona a 2 vie il contenuto di acqua del sistema di emissione viene escluso da

l

volume

.

Codice

Volume

Attacchi

Portata ma

x

[m3/h]

Potenza nominale PD

C

548551

50 litri

1 1/4”

5,5

fino a 25 kWt

Potenza nominal

e

PDC [kW]

3

4

5

6

7

8

9 10

11

12

14

16

18

22

2

5

Portata max imp. [l/h]

(ΔT = 5 °C)

Diametro nominale

tubazione*

3/4”

688

516

3/4”

860

1”

1”

1.032

1.204

1.376

1.548

1.720

1.892

2.064

2.408

2.752

3.096

3.784

4.30

0

1”

1”

1”

1”

1 1/4”

1 1/4”

1 1/4”

1 1/4”

1 1/2”

1 1/2”

1 1/2

54855

1

*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)
