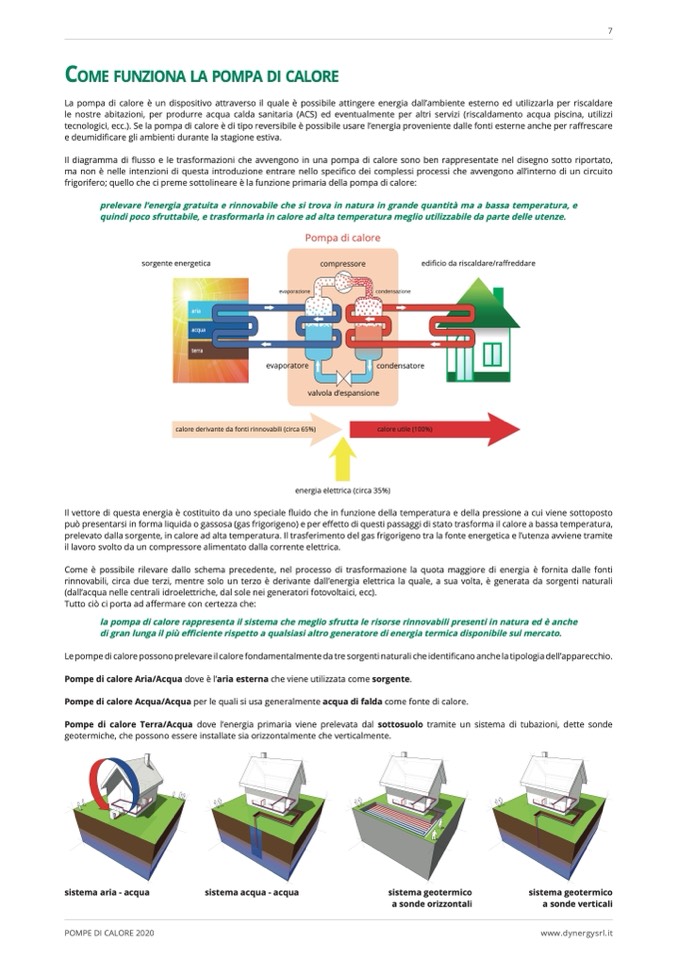

come funziona La pompa di caLore
La pompa di calore è un dispositivo attraverso il quale è possibile attingere energia dall’ambiente esterno ed utilizzarla per riscaldare
le nostre abitazioni, per produrre acqua calda sanitaria (ACS) ed eventualmente per altri servizi (riscaldamento acqua piscina, utilizzi
tecnologici, ecc.). Se la pompa di calore è di tipo reversibile è possibile usare l’energia proveniente dalle fonti esterne anche per raffrescare
e deumidificare gli ambienti durante la stagione estiva.
Il diagramma di flusso e le trasformazioni che avvengono in una pompa di calore sono ben rappresentate nel disegno sotto riportato,
ma non è nelle intenzioni di questa introduzione entrare nello specifico dei complessi processi che avvengono all’interno di un circuito
frigorifero; quello che ci preme sottolineare è la funzione primaria della pompa di calore:
prelevare l’energia gratuita e rinnovabile che si trova in natura in grande quantit
à ma a bassa temperatura, e
quindi poco sfruttabile, e trasformarla in calore ad alta temperatura meglio utilizzabile da parte delle utenze.
sorgente energetica
aria
acqua
terra
compressore
edificio da riscaldare/raffreddare
evaporazione
condensazione
Pompa di calore
evaporatore
valvola d’espansione
calore derivante da fonti rinnovabili (circa 65%)
calore utile (100%)
energia elettrica (circa 35%)
Il vettore di questa energia è costituito da uno speciale fluido che in funzione della temperatura e della pressione a cui viene sottoposto
può presentarsi in forma liquida o gassosa (gas frigorigeno) e per effetto di questi passaggi di stato trasforma il calore a bassa temperatura,
prelevato dalla sorgente, in calore ad alta temperatura. Il trasferimento del gas frigorigeno tra la fonte energetica e l’utenza avviene tramite
il lavoro svolto da un compressore alimentato dalla corrente elettrica.
Come è possibile rilevare dallo schema precedente, nel processo di trasformazione la quota maggiore di energia
è fornita dalle fonti
rinnovabili, circa due terzi, mentre solo un terzo
è derivante dall’energia elettrica la quale, a sua volta, è generata da sorgenti naturali
(dall’acqua nelle centrali idroelettriche, dal sole nei generatori fotovoltaici, ecc).
Tutto ciò ci porta ad affermare con certezza che:
la pompa di calore rappresenta il sistema che meglio sfrutta le risorse rinnovabili presenti in natura ed è anche
di gran lunga il più efficiente rispetto a qualsiasi altro generatore di energia termica disponibile sul mercato.
Le pompe di calore possono prelevare il calore fondamentalmente da tre sorgenti naturali che identi
ficano anche la tipologia dell’apparecchio.
Pompe di calore Aria/Acqua dove è l’aria esterna che viene utilizzata come sorgente.
Pompe di calore Acqua/Acqua per le quali si usa generalmente acqua di falda come fonte di calore.
Pompe di calore Terra/Acqua dove l’energia primaria viene prelevata dal sottosuolo tramite un sistema di tubazioni, dette sonde
geotermiche, che possono essere installate sia orizzontalmente che verticalmente.
sistema aria - acqua
sistema acqua - acqua
sistema geotermico
a sonde orizzontali
sistema geotermico
a sonde verticali
POMPE DI CALORE 2020
www.dynergysrl.it
condensatore
