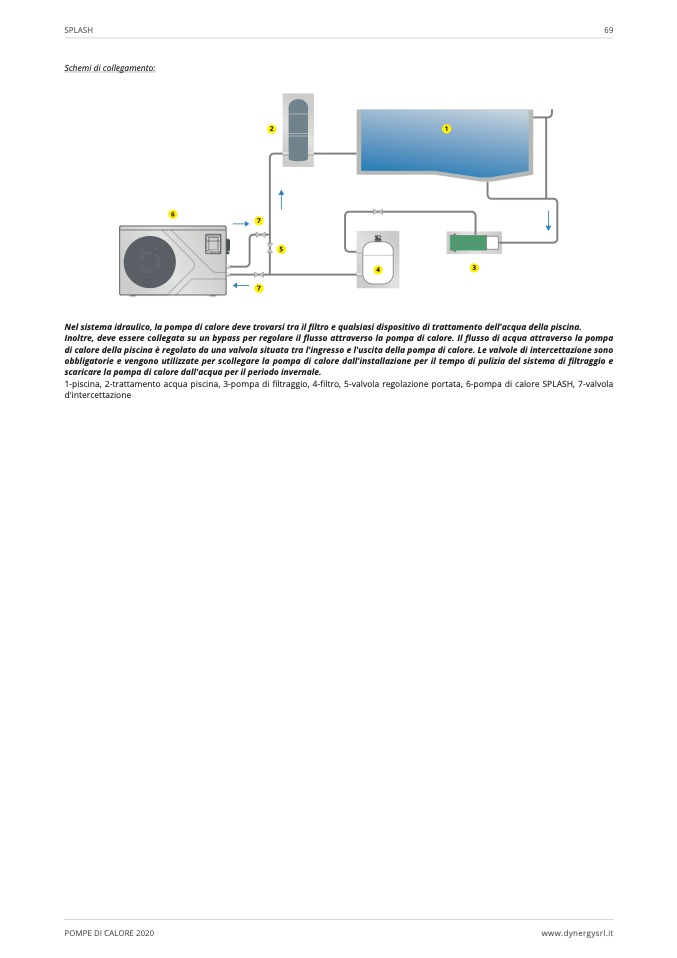

Schemi di collegamento:

6

2

1

4

7

5

7

3

Nel sistema idraulico, la pompa di calore deve trovarsi tra il filtro e qualsiasi dispositivo di trattamento dell'acqua della piscina.

Inoltre, deve essere collegata su un bypass per regolare il flusso attraverso la pompa di calore. Il flusso di acqua attraverso la pompa

di calore della piscina è regolato da una valvola situata tra l'ingresso e l'uscita della pompa di calore. Le valvole di intercettazione sono

obbligatorie e vengono utilizzate per scollegare la pompa di calore dall'installazione per il tempo di pulizia del sistema di

filtraggio e

scaricare la pompa di calore dall'acqua per il periodo invernale.

1-piscina, 2-trattamento acqua piscina, 3-pompa di filtraggio, 4-filtro, 5-valvola regolazione portata, 6-pompa di calore SPLASH, 7-valvola

d'intercettazione
