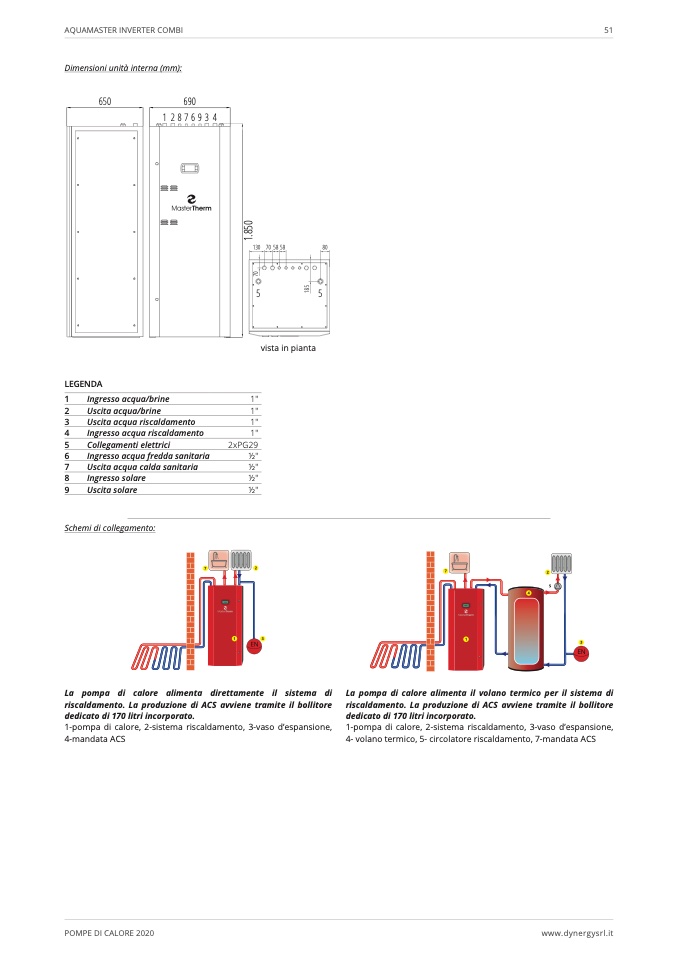

AQUAMASTER INVERTER COMBI
51
Dimensioni unità interna (mm):
650
690
12876934
130 705858
80
5
5
vista in pianta
LEGENDA
1
Ingresso acqua/brine
2
Uscita acqua/brine
3
Uscita acqua riscaldamento
1"
4
Ingresso acqua riscaldamento
1"
5
Collegamenti elettrici
2xPG29
6
Ingresso acqua fredda sanitaria
1⁄2"
7
Uscita acqua calda sanitaria
8
Ingresso solare
9
Uscita solare
Schemi di collegamento:
1"
1"
1⁄2"
1⁄2"
1⁄2"
7
2
7
2
5
1
1
4
3
EN
3
EN
La pompa di calore alimenta direttamente il sistema di
riscaldamento. La produzione di ACS avviene tramite il bollitore
dedicato di 170 litri incorporato.
1-pompa di calore, 2-sistema riscaldamento, 3-vaso d’espansione,
4-mandata ACS
La pompa di calore alimenta il volano termico per il sistema di
riscaldamento. La produzione di ACS avviene tramite il bollitore
dedicato di 170 litri incorporato.
1-pompa di calore, 2-sistema riscaldamento, 3-vaso d’espansione,
4- volano termico, 5- circolatore riscaldamento, 7-mandata ACS
