AQUAMASTER INVERTER
47

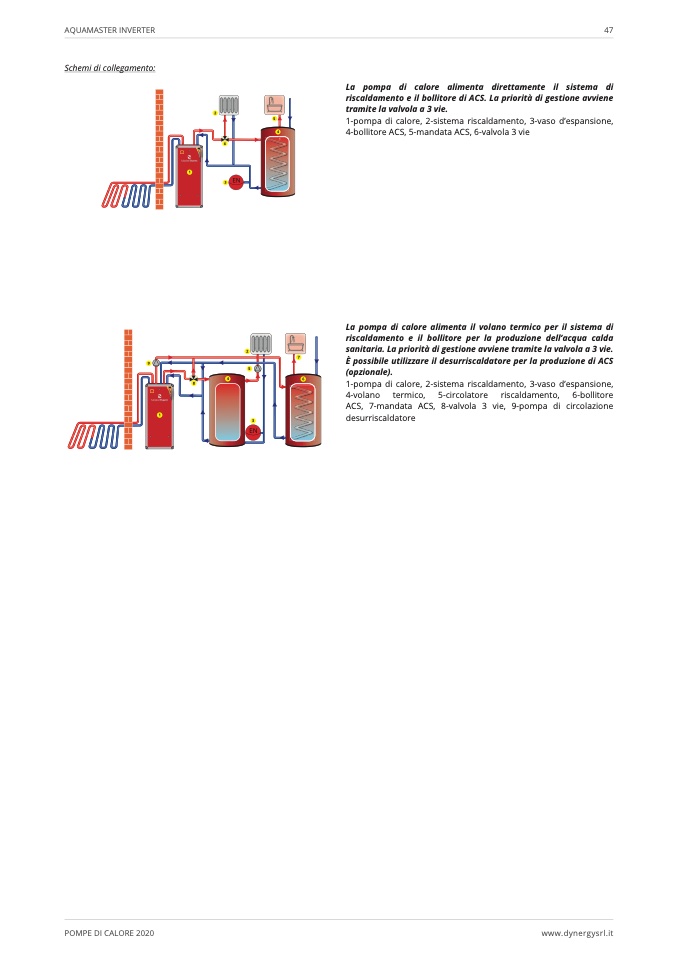

Schemi di collegamento:
2
6
3
EN
5
La pompa di calore alimenta direttamente il sistema di
riscaldamento e il bollitore di ACS. La priorità di gestione avviene
tramite la valvola a 3 vie.
1-pompa di calore, 2-sistema riscaldamento, 3-vaso d’espansione,
4-bollitore ACS, 5-mandata ACS, 6-valvola 3 vie
4
60 oC
1
2
La pompa di calore alimenta il volano termico per il sistema di
riscaldamento e il bollitore per la produzione dell’acqua calda
sanitaria. La priorità di gestione avviene tramite la valvola a 3 vie.
È possibile utilizzare il desurriscaldatore per la produzione di ACS
(opzionale).
1-pompa di calore, 2-sistema riscaldamento, 3-vaso d’espansione,
4-volano termico, 5-circolatore riscaldamento, 6-bollitore
ACS, 7-mandata ACS, 8-valvola 3 vie, 9-pompa di circolazione
desurriscaldatore
7
9
1
8
5
4
6
3
EN
60
o
C
POMPE DI CALORE 2020
www.dynergysrl.it
