40

AQUAMASTER.2

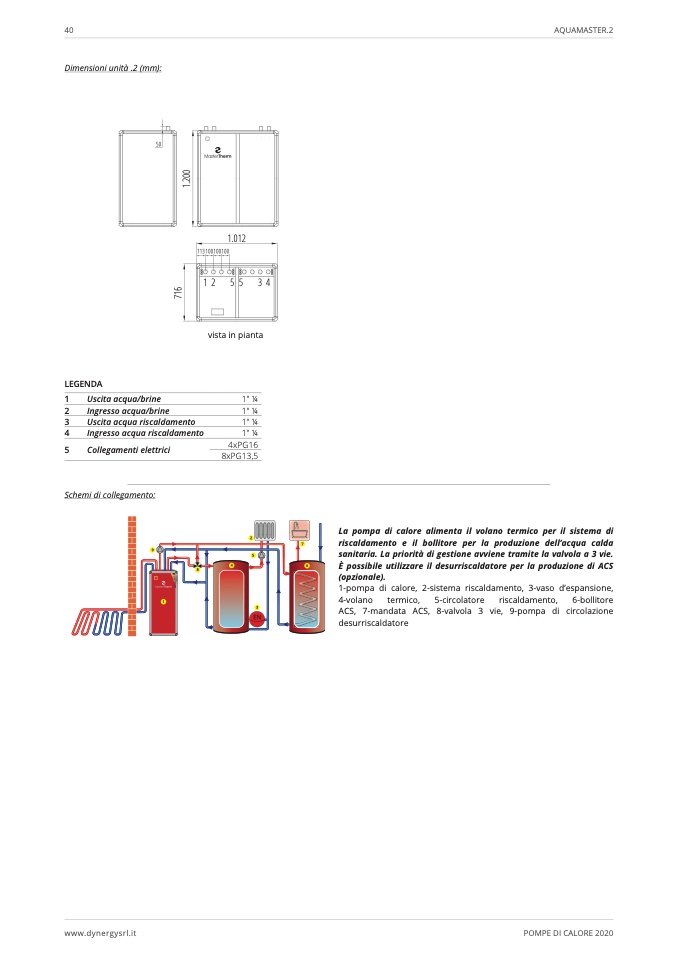

Dimensioni unità .2 (mm):

50

113 100100100

1

2

5

5

34

LEGENDA

1

Uscita acqua/brine

2

Ingresso acqua/brine

3

Uscita acqua riscaldamento

4

Ingresso acqua riscaldamento

1.012

vista in pianta

1" 1⁄4

1" 1⁄4

1" 1⁄4

1" 1⁄4

4xPG16

8xPG13,5

2

5

Collegamenti elettrici

Schemi di collegamento:

9

7

La pompa di calore alimenta il volano termico per il sistema di

riscaldamento e il bollitore per la produzione dell’acqua calda

sanitaria. La priorità di gestione avviene tramite la valvola a 3 vie.

È possibile utilizzare il desurriscaldatore per la produzione di ACS

(opzionale).

1-pompa di calore, 2-sistema riscaldamento, 3-vaso d’espansione,

4-volano termico, 5-circolatore riscaldamento, 6-bollitore

ACS, 7-mandata ACS, 8-valvola 3 vie, 9-pompa di circolazione

desurriscaldatore

8

5

4

6

3

EN

60

o

C

1

www.dynergysrl.it

POMPE DI CALORE 2020
