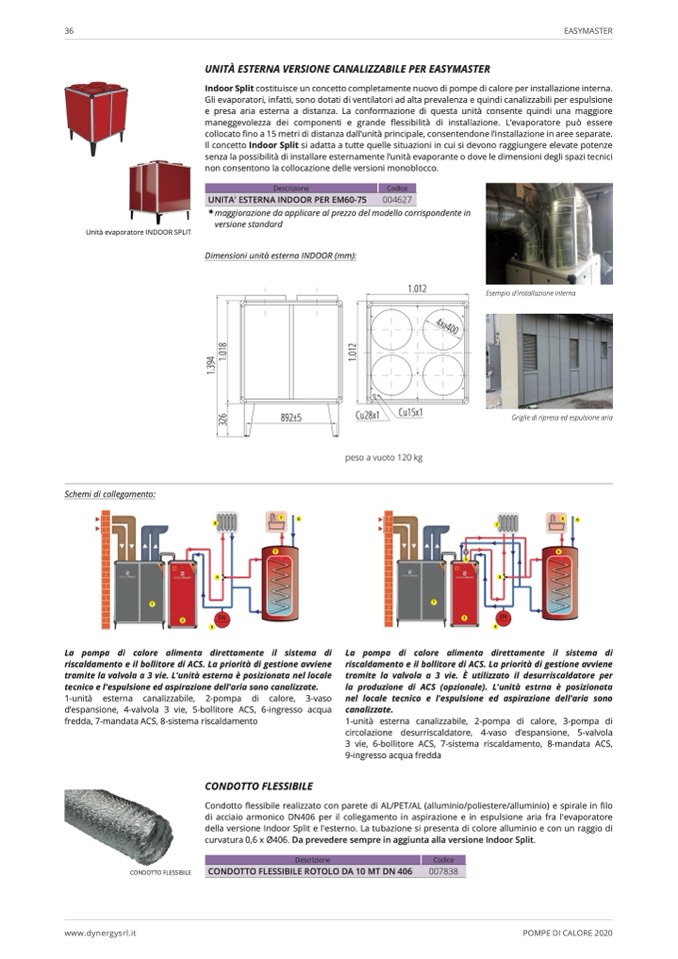

EASYMASTER

UNITÀ ESTERNA VERSIONE CANALIZZABILE PER EASYMASTER

Indoor Split costituisce un concetto completamente nuovo di pompe di calore per installazione interna.

Gli evaporatori, infatti, sono dotati di ventilatori ad alta prevalenza e quindi canalizzabili per espulsione

e presa aria esterna a distanza. La conformazione di questa unità consente quindi una maggiore

maneggevolezza dei componenti e grande flessibilità di installazione. L’evaporatore può essere

collocato fino a 15 metri di distanza dall’unità principale, consentendone l’installazione in aree separate.

Il concetto Indoor Split si adatta a tutte quelle situazioni in cui si devono raggiungere elevate potenze

senza la possibilità di installare esternamente l’unità evaporante o dove le dimensioni degli spazi tecnici

non consentono la collocazione delle versioni monoblocco.

UNITA' ESTERNA INDOOR PER EM60-75

004627

Unità evaporatore INDOOR SPLIT

Descrizione

Codice

* maggiorazione da applicare al prezzo del modello corrispondente in

versione standard

Dimensioni unità esterna INDOOR (mm):

892±5

Cu28x1

1.012

Cu15x1

Esempio d'installazione interna

Griglie di ripresa ed espulsione aria

Schemi di collegamento:

1

2

8

7

6

8

7

5

6

3

9

peso a vuoto 120 kg

4

5

1

2

3

4

La pompa di calore alimenta direttamente il sistema di

riscaldamento e il bollitore di ACS. La priorità di gestione avviene

tramite la valvola a 3 vie. L'unità esterna

è posizionata nel locale

tecnico e l'espulsione ed aspirazione dell'aria sono canalizzate.

1-unità esterna canalizzabile, 2-pompa di calore, 3-vaso

d’espansione, 4-valvola 3 vie, 5-bollitore ACS, 6-ingresso acqua

fredda, 7-mandata ACS, 8-sistema riscaldamento

La pompa di calore alimenta direttamente il sistema di

riscaldamento e il bollitore di ACS. La priorità di gestione avviene

tramite la valvola a 3 vie. È utilizzato il desurriscaldatore per

la produzione di ACS (opzionale). L'unità estrna è posizionata

nel locale tecnico e l'espulsione ed aspirazione dell'aria sono

canalizzate.

1-unità esterna canalizzabile, 2-pompa di calore, 3-pompa di

circolazione desurriscaldatore, 4-vaso d’espansione, 5-valvola

3 vie, 6-bollitore ACS, 7-sistema riscaldamento, 8-mandata ACS,

9-ingresso acqua fredda

CONDOTTO FLESSIBILE

Condotto flessibile realizzato con parete di AL/PET/AL (alluminio/poliestere/alluminio) e spirale in filo

di acciaio armonico DN406 per il collegamento in aspirazione e in espulsione aria fra l'evaporatore

della versione Indoor Split e l'esterno. La tubazione si presenta di colore alluminio e con un raggio di

curvatura 0,6 x Ø406. Da prevedere sempre in aggiunta alla versione Indoor Split.

Descrizione

Codice

CONDOTTO FLESSIBILE ROTOLO DA 10 MT DN 406

007838

CONDOTTO FLESSIBILE

www.dynergysrl.it

POMPE DI CALORE 2020
