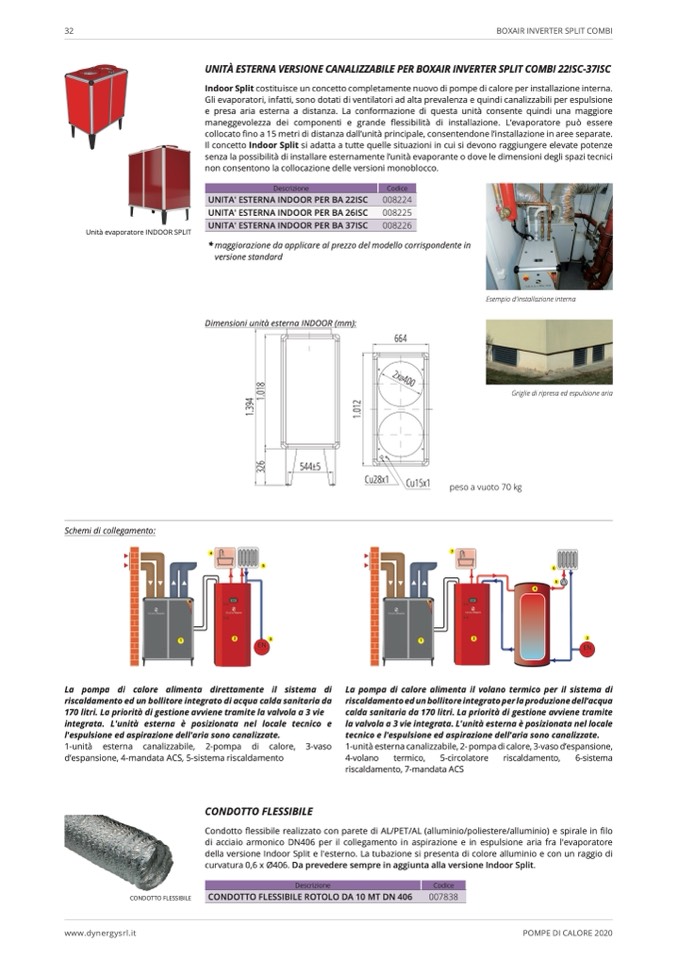

BOXAIR INVERTER SPLIT COMBI

UNITÀ ESTERNA VERSIONE CANALIZZABILE PER BOXAIR INVERTER SPLIT COMBI 22ISC-37ISC

Indoor Split costituisce un concetto completamente nuovo di pompe di calore per installazione interna.

Gli evaporatori, infatti, sono dotati di ventilatori ad alta prevalenza e quindi canalizzabili per espulsione

e presa aria esterna a distanza. La conformazione di questa unità consente quindi una maggiore

maneggevolezza dei componenti e grande flessibilità di installazione. L’evaporatore può essere

collocato fino a 15 metri di distanza dall’unità principale, consentendone l’installazione in aree separate.

Il concetto Indoor Split si adatta a tutte quelle situazioni in cui si devono raggiungere elevate potenze

senza la possibilità di installare esternamente l’unità evaporante o dove le dimensioni degli spazi tecnici

non consentono la collocazione delle versioni monoblocco.

UNITA' ESTERNA INDOOR PER BA 22ISC

008224

UNITA' ESTERNA INDOOR PER BA 26ISC

008225

UNITA' ESTERNA INDOOR PER BA 37ISC

008226

Unità evaporatore INDOOR SPLIT

Descrizione

Codice

* maggiorazione da applicare al prezzo del modello corrispondente in

versione standard

Dimensioni unità esterna INDOOR (mm):

Esempio d'installazione interna

Griglie di ripresa ed espulsione aria

664

Cu28x1

544±5

Cu15x1

peso a vuoto 70 kg

7

Schemi di collegamento:

4

5

6

5

2

21

1

EN

3

1

3

EN

La pompa di calore alimenta direttamente il sistema di

riscaldamento ed un bollitore integrato di acqua calda sanitaria da

170 litri. La priorità di gestione avviene tramite la valvola a 3 vie

integrata. L'unità esterna è posizionata nel locale tecnico e

l'espulsione ed aspirazione dell'aria sono canalizzate.

1-unità esterna canalizzabile, 2-pompa di calore, 3-vaso

d’espansione, 4-mandata ACS, 5-sistema riscaldamento

La pompa di calore alimenta il volano termico per il sistema di

riscaldamento ed un bollitore integrato per la produzione dell’acqua

calda sanitaria da 170 litri. La priorità di gestione avviene tramite

la valvola a 3 vie integrata. L'unità esterna è posizionata nel locale

tecnico e l'espulsione ed aspirazione dell'aria sono canalizzate.

1-unitàesternacanalizzabile,2-pompadicalore,3-vasod’espansione,

4-volano

termico,

5-circolatore

riscaldamento,

6-sistema

riscaldamento, 7-mandata ACS

CONDOTTO FLESSIBILE

Condotto flessibile realizzato con parete di AL/PET/AL (alluminio/poliestere/alluminio) e spirale in filo

di acciaio armonico DN406 per il collegamento in aspirazione e in espulsione aria fra l'evaporatore

della versione Indoor Split e l'esterno. La tubazione si presenta di colore alluminio e con un raggio di

curvatura 0,6 x Ø406. Da prevedere sempre in aggiunta alla versione Indoor Split.

Descrizione

Codice

CONDOTTO FLESSIBILE ROTOLO DA 10 MT DN 406

007838
