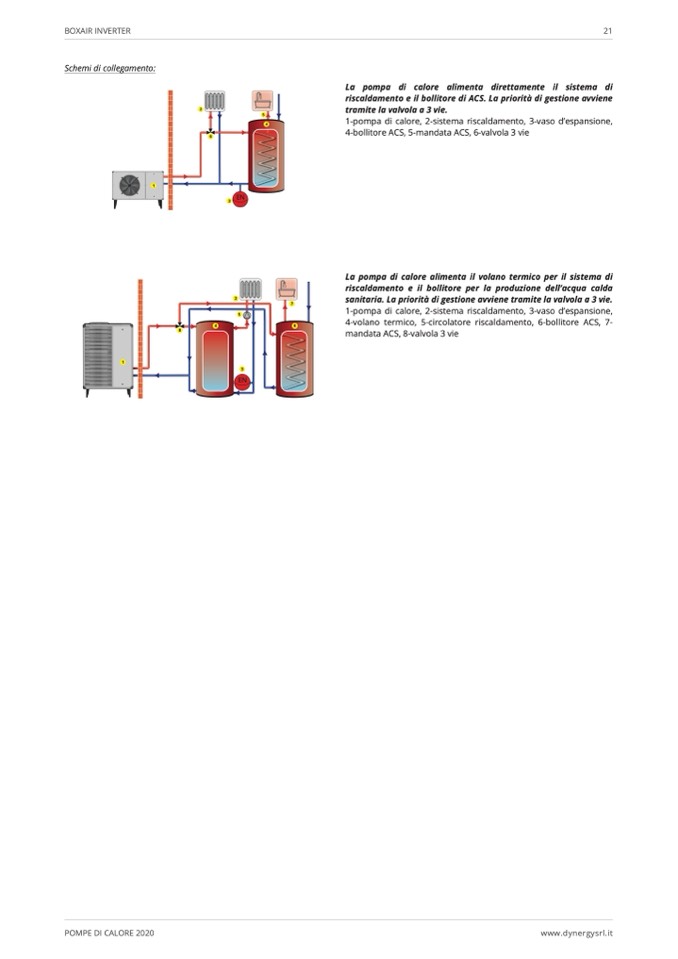

Schemi di collegamento:

2

La pompa di calore alimenta direttamente il sistema di

riscaldamento e il bollitore di ACS. La priorità di gestione avviene

tramite la valvola a 3 vie.

1-pompa di calore, 2-sistema riscaldamento, 3-vaso d’espansione,

4-bollitore ACS, 5-mandata ACS, 6-valvola 3 vie

La pompa di calore alimenta il volano termico per il sistema di

riscaldamento e il bollitore per la produzione dell’acqua calda

sanitaria. La priorità di gestione avviene tramite la valvola a 3 vie.

1-pompa di calore, 2-sistema riscaldamento, 3-vaso d’espansione,

4-volano termico, 5-circolatore riscaldamento, 6-bollitore ACS, 7-

mandata ACS, 8-valvola 3 vie
