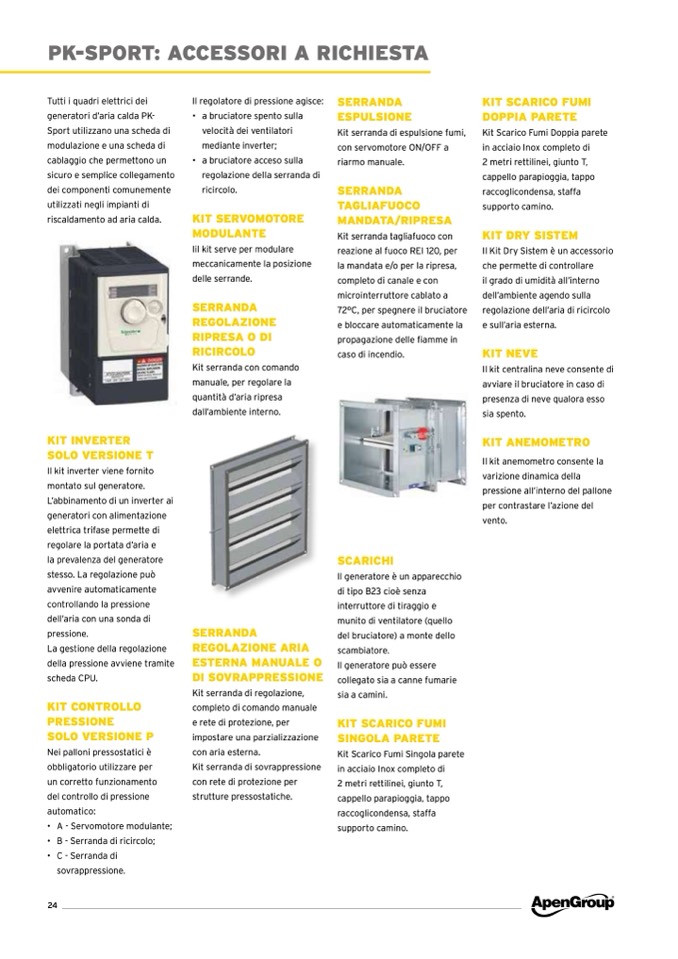

PK-SPORT: ACCESSORI A RICHIESTA
Tutti i quadri elettrici dei
generatori d’aria calda PK-
Sport utilizzano una scheda di
modulazione e una scheda di
cablaggio che permettono un
sicuro e semplice collegamento
dei componenti comunemente
utilizzati negli impianti di
riscaldamento ad aria calda.
KIT INVERTER
SOLO VERSIONE T
Il kit inverter viene fornito
montato sul generatore.
L’abbinamento di un inverter ai
generatori con alimentazione
elettrica trifase permette di
regolare la portata d’aria e
la prevalenza del generatore
stesso. La regolazione può
avvenire automaticamente
controllando la pressione
dell’aria con una sonda di
pressione.
La gestione della regolazione
della pressione avviene tramite
scheda CPU.
KIT CONTROLLO
PRESSIONE
SOLO VERSIONE P
Nei palloni pressostatici è
obbligatorio utilizzare per
un corretto funzionamento
del controllo di pressione
automatico:
• A - Servomotore modulante;
• B - Serranda di ricircolo;
• C - Serranda di
sovrappressione.
Il regolatore di pressione agisce:
• a bruciatore spento sulla
velocità dei ventilatori
mediante inverter;
• a bruciatore acceso sulla
regolazione della serranda di
ricircolo.
KIT SERVOMOTORE
MODULANTE
Iil kit serve per modulare
meccanicamente la posizione
delle serrande.
SERRANDA
REGOLAZIONE
RIPRESA O DI
RICIRCOLO
Kit serranda con comando
manuale, per regolare la
quantità d’aria ripresa
dall’ambiente interno.
SERRANDA
REGOLAZIONE ARIA
ESTERNA MANUALE O
DI SOVRAPPRESSIONE
Kit serranda di regolazione,
completo di comando manuale
e rete di protezione, per
impostare una parzializzazione
con aria esterna.
Kit serranda di sovrappressione
con rete di protezione per
strutture pressostatiche.
SERRANDA
ESPULSIONE
Kit serranda di espulsione fumi,
con servomotore ON/OFF a
riarmo manuale.
SERRANDA
TAGLIAFUOCO
MANDATA/RIPRESA
Kit serranda tagliafuoco con
reazione al fuoco REI 120, per
la mandata e/o per la ripresa,
completo di canale e con
microinterruttore cablato a
72°C, per spegnere il bruciatore
e bloccare automaticamente la
propagazione delle fiamme in
caso di incendio.
SCARICHI
Il generatore è un apparecchio
di tipo B23 cioè senza
interruttore di tiraggio e
munito di ventilatore (quello
del bruciatore) a monte dello
scambiatore.
Il generatore può essere
collegato sia a canne fumarie
sia a camini.
KIT SCARICO FUMI
SINGOLA PARETE
Kit Scarico Fumi Singola parete
in acciaio Inox completo di
2 metri rettilinei, giunto T,
cappello parapioggia, tappo
raccoglicondensa, staffa
supporto camino.
KIT SCARICO FUMI
DOPPIA PARETE
Kit Scarico Fumi Doppia parete
in acciaio Inox completo di
2 metri rettilinei, giunto T,
cappello parapioggia, tappo
raccoglicondensa, staffa
supporto camino.
KIT DRY SISTEM
Il Kit Dry Sistem è un accessorio
che permette di controllare
il grado di umidità all’interno
dell’ambiente agendo sulla
regolazione dell’aria di ricircolo
e sull’aria esterna.
KIT NEVE
Il kit centralina neve consente di
avviare il bruciatore in caso di
presenza di neve qualora esso
sia spento.
KIT ANEMOMETRO
Il kit anemometro consente la
varizione dinamica della
pressione all’interno del pallone
per contrastare l’azione del
vento.
