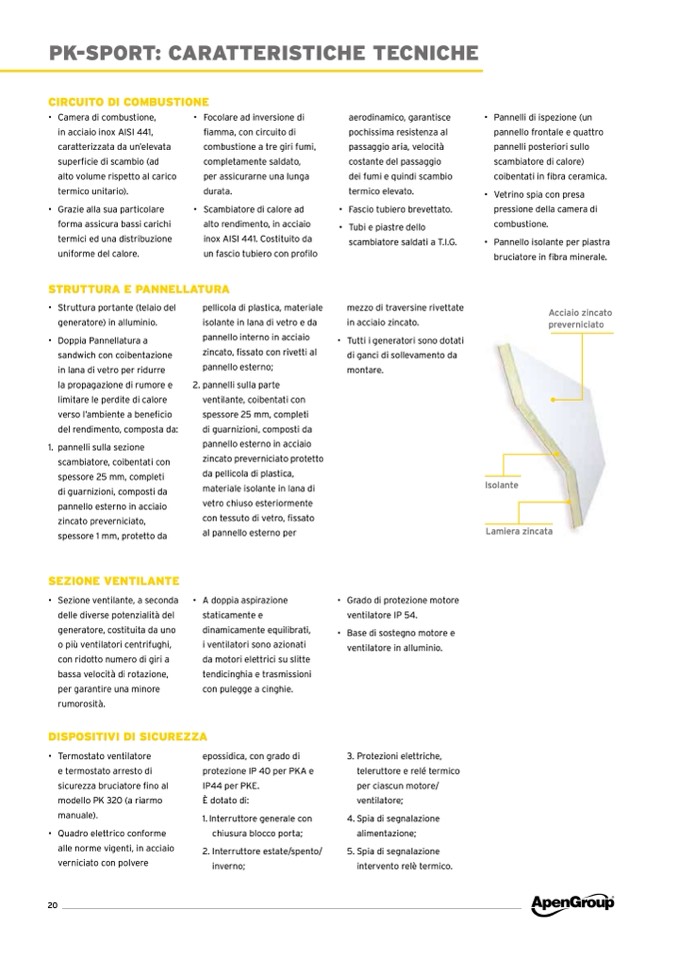

PK-SPORT: CARATTERISTICHE TECNICHE

CIRCUITO DI COMBUSTIONE

• Camera di combustione,

in acciaio inox AISI 441,

caratterizzata da un’elevata

superficie di scambio (ad

alto volume rispetto al carico

termico unitario).

• Grazie alla sua particolare

forma assicura bassi carichi

termici ed una distribuzione

uniforme del calore.

• Focolare ad inversione di

fiamma, con circuito di

combustione a tre giri fumi,

completamente saldato,

per assicurarne una lunga

durata.

• Scambiatore di calore ad

alto rendimento, in acciaio

inox AISI 441. Costituito da

un fascio tubiero con profilo

aerodinamico, garantisce

pochissima resistenza al

passaggio aria, velocità

costante del passaggio

dei fumi e quindi scambio

termico elevato.

• Fascio tubiero brevettato.

• Tubi e piastre dello

scambiatore saldati a T.I.G.

mezzo di traversine rivettate

in acciaio zincato.

• Tutti i generatori sono dotati

di ganci di sollevamento da

montare.

• Pannelli di ispezione (un

pannello frontale e quattro

pannelli posteriori sullo

scambiatore di calore)

coibentati in fibra ceramica.

• Vetrino spia con presa

pressione della camera di

combustione.

• Pannello isolante per piastra

bruciatore in fibra minerale.

Acciaio zincato

preverniciato

STRUTTURA E PANNELLATURA

• Struttura portante (telaio del

generatore) in alluminio.

• Doppia Pannellatura a

sandwich con coibentazione

in lana di vetro per ridurre

la propagazione di rumore e

limitare le perdite di calore

verso l’ambiente a beneficio

del rendimento, composta da:

1. pannelli sulla sezione

scambiatore, coibentati con

spessore 25 mm, completi

di guarnizioni, composti da

pannello esterno in acciaio

zincato preverniciato,

spessore 1 mm, protetto da

SEZIONE VENTILANTE

• Sezione ventilante, a seconda

delle diverse potenzialità del

generatore, costituita da uno

o più ventilatori centrifughi,

con ridotto numero di giri a

bassa velocità di rotazione,

per garantire una minore

rumorosità.

pellicola di plastica, materiale

isolante in lana di vetro e da

pannello interno in acciaio

zincato, fissato con rivetti al

pannello esterno;

2. pannelli sulla parte

ventilante, coibentati con

spessore 25 mm, completi

di guarnizioni, composti da

pannello esterno in acciaio

zincato preverniciato protetto

da pellicola di plastica,

materiale isolante in lana di

vetro chiuso esteriormente

con tessuto di vetro, fissato

al pannello esterno per

• A doppia aspirazione

staticamente e

dinamicamente equilibrati,

i ventilatori sono azionati

da motori elettrici su slitte

tendicinghia e trasmissioni

con pulegge a cinghie.

Isolante

Lamiera zincata

DISPOSITIVI DI SICUREZZA

• Grado di protezione motore

ventilatore IP 54.

• Base di sostegno motore e

ventilatore in alluminio.

3. Protezioni elettriche,

teleruttore e relé termico

per ciascun motore/

ventilatore;

4. Spia di segnalazione

alimentazione;

5. Spia di segnalazione

intervento relè termico.

• Termostato ventilatore

e termostato arresto di

sicurezza bruciatore fino al

modello PK 320 (a riarmo

manuale).

• Quadro elettrico conforme

alle norme vigenti, in acciaio

verniciato con polvere

epossidica, con grado di

protezione IP 40 per PKA e

IP44 per PKE.

È dotato di:

1. Interruttore generale con

chiusura blocco porta;

2. Interruttore estate/spento/

inverno;
