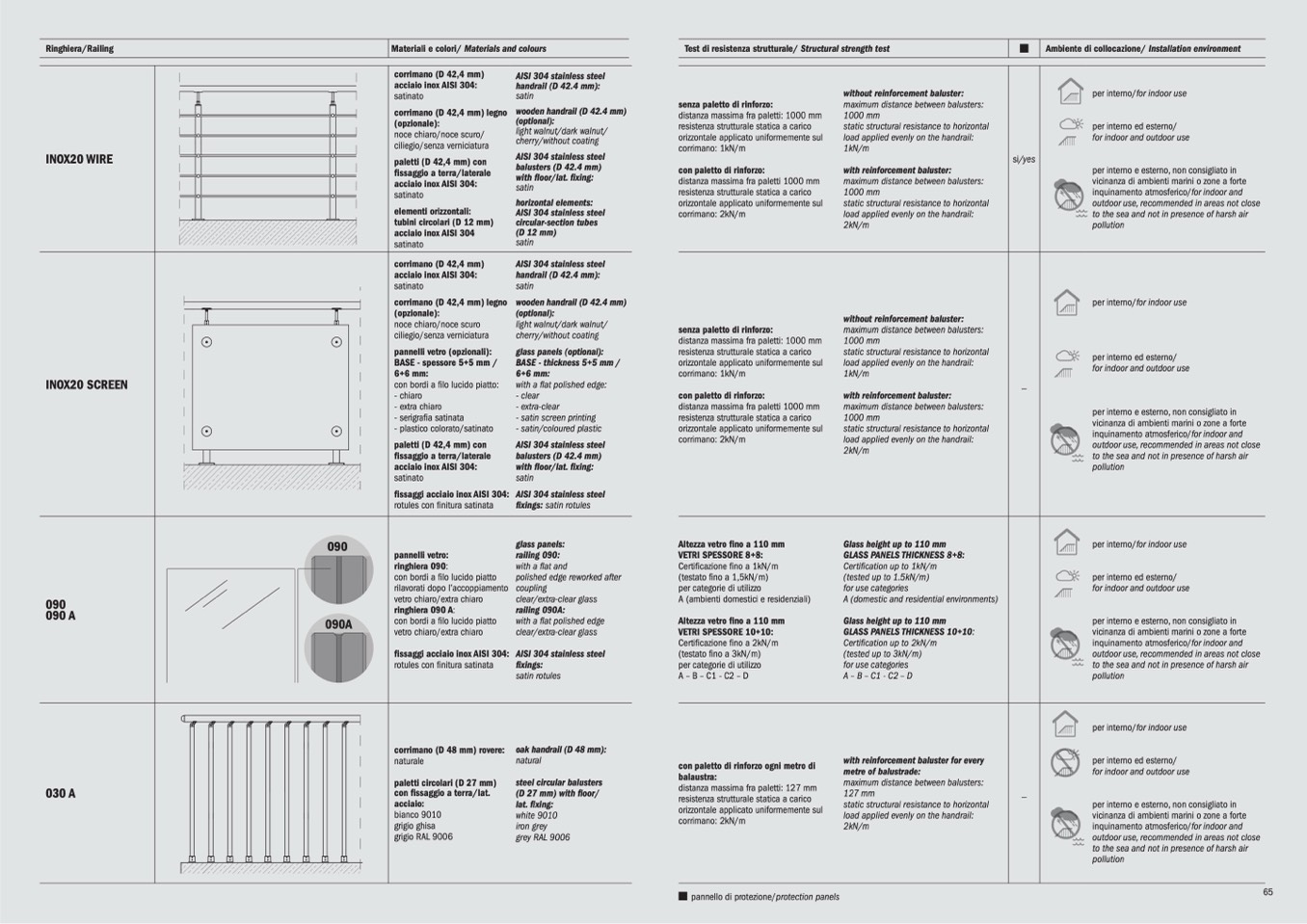

Ringhiera/Railing
Materiali e colori/ Materials and colours
Test di resistenza strutturale/ Structural strength test
Ambiente di collocazione/ Installation environment
INOX20 WIRE
corrimano (D 42,4 mm)
acciaio inox AISI 304:
satinato
corrimano (D 42,4 mm) legno
(opzionale):
noce chiaro/noce scuro/
ciliegio/senza verniciatura
paletti (D 42,4 mm) con
fissaggio a terra/laterale
acciaio inox AISI 304:
satinato
elementi orizzontali:
tubini circolari (D 12 mm)
acciaio inox AISI 304
satinato
corrimano (D 42,4 mm)
acciaio inox AISI 304:
satinato
corrimano (D 42,4 mm) legno
(opzionale):
noce chiaro/noce scuro
ciliegio/senza verniciatura
pannelli vetro (opzionali):
BASE - spessore 5+5 mm /
6+6 mm:
con bordi a filo lucido piatto:
- chiaro
- extra chiaro
- serigrafia satinata
- plastico colorato/satinato
paletti (D 42,4 mm) con
fissaggio a terra/laterale
acciaio inox AISI 304:
satinato
fissaggi acciaio inox AISI 304:
rotules con finitura satinata
pannelli vetro:
ringhiera 090:
con bordi a filo lucido piatto
rilavorati dopo l’accoppiamento
vetro chiaro/extra chiaro
ringhiera 090 A:
con bordi a filo lucido piatto
vetro chiaro/extra chiaro
fissaggi acciaio inox AISI 304:
rotules con finitura satinata
corrimano (D 48 mm) rovere:
naturale
paletti circolari (D 27 mm)
con fissaggio a terra/lat.
acciaio:
bianco 9010
grigio ghisa
grigio RAL 9006
AISI 304 stainless steel
handrail (D 42.4 mm):
satin
wooden handrail (D 42.4 mm)
(optional):
light walnut/dark walnut/
cherry/without coating
AISI 304 stainless steel
balusters (D 42.4 mm)
with floor/lat. fixing:
satin
horizontal elements:
AISI 304 stainless steel
circular-section tubes
(D 12 mm)
satin
AISI 304 stainless steel
handrail (D 42.4 mm):
satin
wooden handrail (D 42.4 mm)
(optional):
light walnut/dark walnut/
cherry/without coating
glass panels (optional):
BASE - thickness 5+5 mm /
6+6 mm:
with a flat polished edge:
- clear
- extra-clear
- satin screen printing
- satin/coloured plastic
AISI 304 stainless steel
balusters (D 42.4 mm)
with floor/lat. fixing:
satin
AISI 304 stainless steel
fixings: satin rotules
glass panels:
railing 090:
with a flat and
polished edge reworked after
coupling
clear/extra-clear glass
railing 090A:
with a flat polished edge
clear/extra-clear glass
AISI 304 stainless steel
fixings:
satin rotules
oak handrail (D 48 mm):
natural
steel circular balusters
(D 27 mm) with floor/
lat. fixing:
white 9010
iron grey
grey RAL 9006
senza paletto di rinforzo:
distanza massima fra paletti: 1000 mm
resistenza strutturale statica a carico
orizzontale applicato uniformemente sul
corrimano: 1kN/m
con paletto di rinforzo:
distanza massima fra paletti 1000 mm
resistenza strutturale statica a carico
orizzontale applicato uniformemente sul
corrimano: 2kN/m
senza paletto di rinforzo:
distanza massima fra paletti: 1000 mm
resistenza strutturale statica a carico
orizzontale applicato uniformemente sul
corrimano: 1kN/m
con paletto di rinforzo:
distanza massima fra paletti 1000 mm
resistenza strutturale statica a carico
orizzontale applicato uniformemente sul
corrimano: 2kN/m
Altezza vetro fino a 110 mm
VETRI SPESSORE 8+8:
Certificazione fino a 1kN/m
(testato fino a 1,5kN/m)
per categorie di utilizzo
A (ambienti domestici e residenziali)
Altezza vetro fino a 110 mm
VETRI SPESSORE 10+10:
Certificazione fino a 2kN/m
(testato fino a 3kN/m)
per categorie di utilizzo
A – B – C1 - C2 – D
con paletto di rinforzo ogni metro di
balaustra:
distanza massima fra paletti: 127 mm
resistenza strutturale statica a carico
orizzontale applicato uniformemente sul
corrimano: 2kN/m
without reinforcement baluster:
maximum distance between balusters:
1000 mm
static structural resistance to horizontal
load applied evenly on the handrail:
1kN/m
with reinforcement baluster:
maximum distance between balusters:
1000 mm
static structural resistance to horizontal
load applied evenly on the handrail:
2kN/m
without reinforcement baluster:
maximum distance between balusters:
1000 mm
static structural resistance to horizontal
load applied evenly on the handrail:
1kN/m
with reinforcement baluster:
maximum distance between balusters:
1000 mm
static structural resistance to horizontal
load applied evenly on the handrail:
2kN/m
Glass height up to 110 mm
GLASS PANELS THICKNESS 8+8:
Certification up to 1kN/m
(tested up to 1.5kN/m)
for use categories
A (domestic and residential environments)
Glass height up to 110 mm
GLASS PANELS THICKNESS 10+10:
Certification up to 2kN/m
(tested up to 3kN/m)
for use categories
A – B – C1 - C2 – D
with reinforcement baluster for every
metre of balustrade:
maximum distance between balusters:
127 mm
static structural resistance to horizontal
load applied evenly on the handrail:
2kN/m
si/yes
per interno/for indoor use
per interno ed esterno/
for indoor and outdoor use
per interno e esterno, non consigliato in
vicinanza di ambienti marini o zone a forte
inquinamento atmosferico/for indoor and
outdoor use, recommended in areas not close
to the sea and not in presence of harsh air
pollution
per interno/for indoor use
per interno ed esterno/
for indoor and outdoor use
per interno e esterno, non consigliato in
vicinanza di ambienti marini o zone a forte
inquinamento atmosferico/for indoor and
outdoor use, recommended in areas not close
to the sea and not in presence of harsh air
pollution
per interno/for indoor use
per interno ed esterno/
for indoor and outdoor use
per interno e esterno, non consigliato in
vicinanza di ambienti marini o zone a forte
inquinamento atmosferico/for indoor and
outdoor use, recommended in areas not close
to the sea and not in presence of harsh air
pollution
per interno/for indoor use
per interno ed esterno/
for indoor and outdoor use
per interno e esterno, non consigliato in
vicinanza di ambienti marini o zone a forte
inquinamento atmosferico/for indoor and
outdoor use, recommended in areas not close
to the sea and not in presence of harsh air
pollution
INOX20 SCREEN
_
090
090 A
090
090A
030 A
_
pannello di protezione/protection panels
65
