ENERGIE CONVENZIONALI
ENERGIE CONVENZIONALI

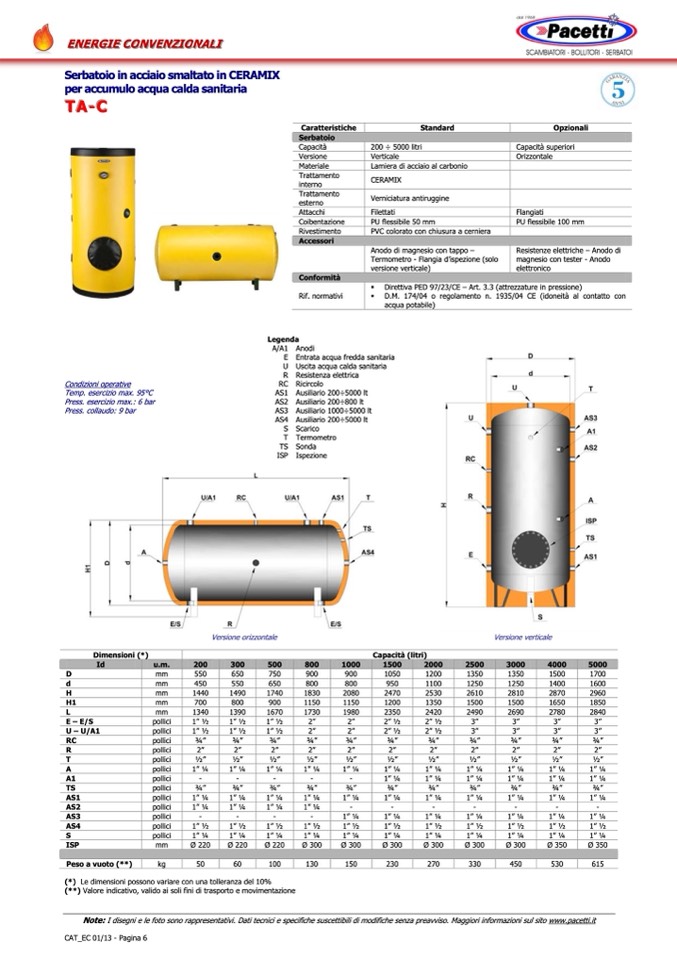

Serbatoio in acciaio smaltato in CERAMIX
per accumulo acqua calda sanitaria
TA-C
TA-C
Condizioni operative
Temp. esercizio max. 95°C
Press. esercizio max.: 6 bar
Press. collaudo: 9 bar
Caratteristiche
Opzionali
Serbatoio
Capacità
Capacità superiori
Versione
Orizzontale
Materiale
Trattamento
interno
Trattamento
esterno
Attacchi
Flangiati
Coibentazione
PU flessibile 100 mm
Rivestimento
Standard
200 ÷ 5000 litri
Verticale
Lamiera di acciaio al carbonio
CERAMIX
Verniciatura antiruggine
Filettati
PU flessibile 50 mm
PVC colorato con chiusura a cerniera
Accessori
Conformità
Rif. normativi
Legenda
A/A1 Anodi
Resistenze elettriche – Anodo di
magnesio con tester - Anodo
elettronico
� Direttiva PED 97/23/CE – Art. 3.3 (attrezzature in pressione)
� D.M. 174/04 o regolamento n. 1935/04 CE (idoneità al contatto con
Anodo di magnesio con tappo –
Termometro - Flangia d’ispezione (solo
versione verticale)
E
U
R
RC
AS1
AS2
AS3
AS4
S
T
TS
ISP
Entrata acqua fredda sanitaria
Uscita acqua calda sanitaria
Resistenza elettrica
Ricircolo
acqua potabile)
Ausiliario 200÷5000 lt
Ausiliario 200÷800 lt
Ausiliario 1000÷5000 lt
Ausiliario 200÷5000 lt
Scarico
Termometro
Sonda
Ispezione
Dimensioni (*)
Id
D
d
H
H1
L
E – E/S
U – U/A1
RC
Capacità (litri)
Versione orizzontale
Versione verticale
u.m.
200
300
500
800
1000
1500
2000
2500
3000
4000
mm
550
650
750
900
900
1050
1200
1350
1350
1500
mm
450
550
650
800
800
950
1100
1250
1250
1400
mm
1440
1490
1740
1830
2080
2470
2530
2610
2810
2870
mm
700
800
900
1150
1150
1200
1350
1500
1500
1650
mm
1340
1390
1670
1730
1980
2350
2420
2490
2690
2780
pollici
1” 1⁄2
1” 1⁄2
1” 1⁄2
2”
2”
2” 1⁄2
2” 1⁄2
3”
3”
3”
pollici
1” 1⁄2
1” 1⁄2
1” 1⁄2
2”
2”
2” 1⁄2
2” 1⁄2
3”
3”
3”
pollici
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
pollici
2”
2”
2”
2”
2”
2”
2”
2”
2”
2”
pollici
1⁄2”
1⁄2”
1⁄2”
1⁄2”
1⁄2”
1⁄2”
1⁄2”
1⁄2”
1⁄2”
1⁄2”
pollici
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
pollici
-
-
-
-
-
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
pollici
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
3⁄4”
pollici
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
pollici
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
-
-
-
-
-
-
pollici
-
-
-
-
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
pollici
1” 1⁄2
1” 1⁄2
1” 1⁄2
1” 1⁄2
1” 1⁄2
1” 1⁄2
1” 1⁄2
1” 1⁄2
1” 1⁄2
1” 1⁄2
pollici
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
1” 1⁄4
mm
Ø 220
Ø 220
Ø 220
Ø 300
Ø 300
Ø 300
Ø 300
Ø 300
Ø 300
Ø 350
5000
1700
1600
2960
1850
2840
3”
3”
3⁄4”
R
2”
T
1⁄2”
A
1”1⁄4
A1
1”1⁄4
TS
3⁄4”
AS1
1”1⁄4
AS2
-
AS3
1”1⁄4
AS4
1”1⁄2
S
1”1⁄4
ISP
Ø 350
Peso a vuoto (**)
615
(*) Le dimensioni possono variare con una tolleranza del 10%
(**) Valore indicativo, valido ai soli fini di trasporto e movimentazione
Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
CAT_EC 01/13 - Pagina 6
kg
50
60
100
130
150
230
270
330
450
530
