ENERGIE CONVENZIONALI

ENERGIE CONVENZIONALI

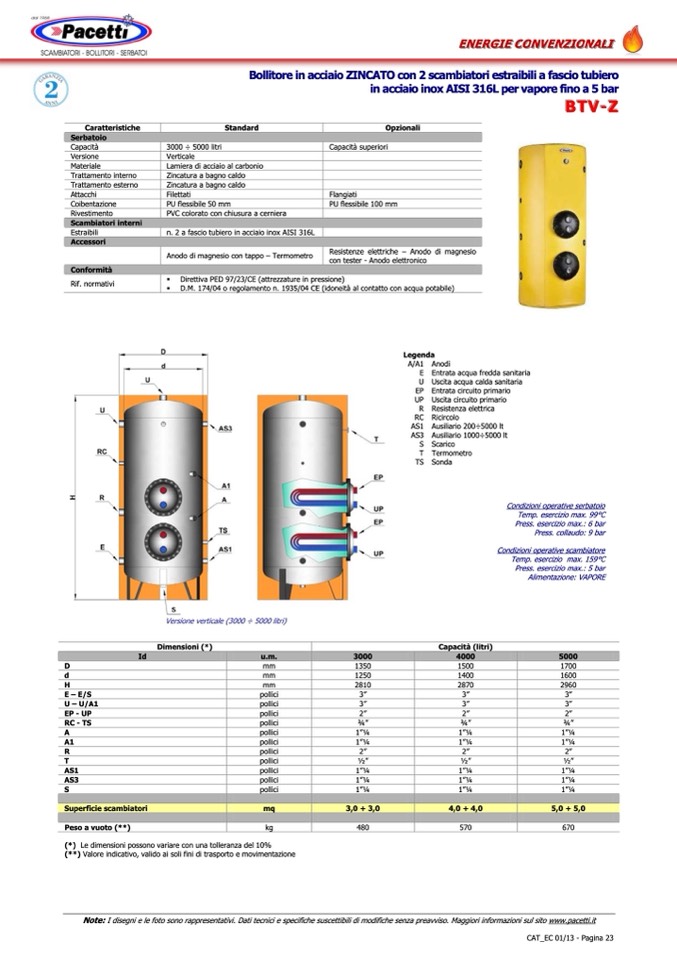

Bollitore in acciaio ZINCATO con 2 scambiatori estraibili a fascio tubiero

in acciaio inox AISI 316L per vapore fino a 5 bar

BTV-Z

BTV-Z

Caratteristiche

Serbatoio

Capacità

Versione

Materiale

Trattamento interno

Trattamento esterno

Attacchi

Coibentazione

Rivestimento

Scambiatori interni

Estraibili

Opzionali

Capacità superiori

Flangiati

PU flessibile 100 mm

Resistenze elettriche – Anodo di magnesio

con tester - Anodo elettronico

� Direttiva PED 97/23/CE (attrezzature in pressione)

� D.M. 174/04 o regolamento n. 1935/04 CE (idoneità al contatto con acqua potabile)

3000 ÷ 5000 litri

Verticale

Lamiera di acciaio al carbonio

Zincatura a bagno caldo

Zincatura a bagno caldo

Filettati

PU flessibile 50 mm

PVC colorato con chiusura a cerniera

Accessori

Conformità

Rif. normativi

Condizioni operative serbatoio

Temp. esercizio max. 99°C

Press. esercizio max.: 6 bar

Press. collaudo: 9 bar

Condizioni operative scambiatore

Temp. esercizio max. 159°C

Press. esercizio max.: 5 bar

Alimentazione: VAPORE

5000

1700

1600

2960

3”

3”

2”

3⁄4”

1”1⁄4

1”1⁄4

Superficie scambiatori

5,0 + 5,0

Peso a vuoto (**)

670

(*) Le dimensioni possono variare con una tolleranza del 10%

(**) Valore indicativo, valido ai soli fini di trasporto e movimentazione

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it

CAT_EC 01/13 - Pagina 23

Legenda

A/A1

E

U

EP

UP

R

RC

AS1

AS3

S

T

TS

Anodi

Entrata acqua fredda sanitaria

Uscita acqua calda sanitaria

Entrata circuito primario

Uscita circuito primario

Resistenza elettrica

Ricircolo

Ausiliario 200÷5000 lt

Ausiliario 1000÷5000 lt

Scarico

Termometro

Sonda

Versione verticale (3000 ÷ 5000 litri)

Dimensioni (*)

Capacità (litri)

u.m.

3000

4000

mm

1350

1500

mm

1250

1400

mm

2810

2870

pollici

3”

3”

pollici

3”

3”

pollici

2”

2”

pollici

3⁄4”

3⁄4”

pollici

1”1⁄4

1”1⁄4

pollici

1”1⁄4

1”1⁄4

pollici

2”

2”

pollici

1⁄2”

1⁄2”

pollici

1”1⁄4

1”1⁄4

pollici

1”1⁄4

1”1⁄4

pollici

1”1⁄4

1”1⁄4

mq

3,0 + 3,0

4,0 + 4,0

kg

480

570

Id

D

d

H

E – E/S

U – U/A1

EP - UP

RC - TS

A

Standard

n. 2 a fascio tubiero in acciaio inox AISI 316L

Anodo di magnesio con tappo – Termometro

A1

R

2”

T

1⁄2”

AS1

1”1⁄4

AS3

1”1⁄4

S

1”1⁄4
