ENERGIE CONVENZIONALI

ENERGIE CONVENZIONALI

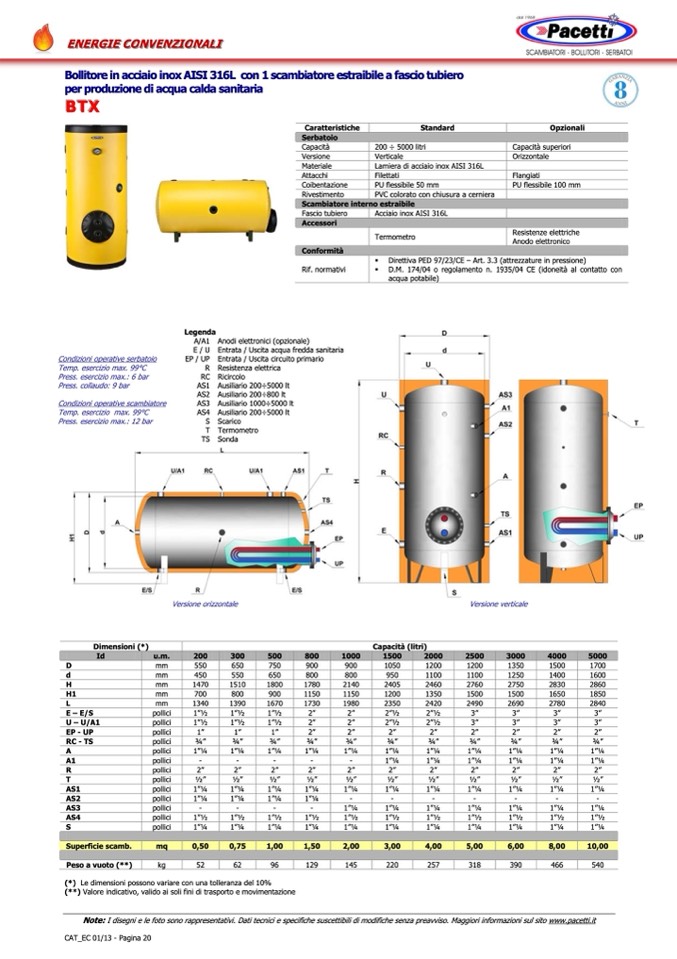

BollitoreinacciaioinoxAISI316L con1scambiatoreestraibileafasciotubiero

per produzione di acqua calda sanitaria

BTX

BTX

Condizioni operative serbatoio

Temp. esercizio max. 99°C

Press. esercizio max.: 6 bar

Press. collaudo: 9 bar

Condizioni operative scambiatore

Temp. esercizio max. 99°C

Press. esercizio max.: 12 bar

Caratteristiche

Opzionali

Serbatoio

Capacità

Capacità superiori

Versione

Orizzontale

Materiale

Attacchi

Flangiati

Coibentazione

PU flessibile 100 mm

Rivestimento

Standard

200 ÷ 5000 litri

Verticale

Lamiera di acciaio inox AISI 316L

Filettati

PU flessibile 50 mm

PVC colorato con chiusura a cerniera

Scambiatore interno estraibile

Fascio tubiero

Accessori

Conformità

Rif. normativi

Anodi elettronici (opzionale)

Entrata / Uscita acqua fredda sanitaria

Entrata / Uscita circuito primario

Resistenza elettrica

Ricircolo

Ausiliario 200÷5000 lt

Ausiliario 200÷800 lt

Ausiliario 1000÷5000 lt

Ausiliario 200÷5000 lt

Scarico

Termometro

Sonda

Resistenze elettriche

Anodo elettronico

� Direttiva PED 97/23/CE – Art. 3.3 (attrezzature in pressione)

� D.M. 174/04 o regolamento n. 1935/04 CE (idoneità al contatto con

Acciaio inox AISI 316L

Termometro

acqua potabile)

Legenda

A/A1

E/U

EP / UP

R

RC

AS1

AS2

AS3

AS4

S

T

TS

Versione orizzontale

Versione verticale

Dimensioni (*)

Id

D

d

H

H1

L

E – E/S

U – U/A1

EP - UP

RC - TS

A

Capacità (litri)

u.m.

200

300

500

800

1000

1500

2000

2500

3000

4000

mm

550

650

750

900

900

1050

1200

1200

1350

1500

mm

450

550

650

800

800

950

1100

1100

1250

1400

mm

1470

1510

1800

1780

2140

2405

2460

2760

2750

2830

mm

700

800

900

1150

1150

1200

1350

1500

1500

1650

mm

1340

1390

1670

1730

1980

2350

2420

2490

2690

2780

pollici

1”1⁄2

1”1⁄2

1”1⁄2

2”

2”

2”1⁄2

2”1⁄2

3”

3”

3”

pollici

1”1⁄2

1”1⁄2

1”1⁄2

2”

2”

2”1⁄2

2”1⁄2

3”

3”

3”

pollici

1”

1”

1”

2”

2”

2”

2”

2”

2”

2”

pollici

3⁄4”

3⁄4”

3⁄4”

3⁄4”

3⁄4”

3⁄4”

3⁄4”

3⁄4”

3⁄4”

3⁄4”

pollici

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

pollici

-

-

-

-

-

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

pollici

2”

2”

2”

2”

2”

2”

2”

2”

2”

2”

pollici

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

1⁄2”

pollici

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

pollici

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

-

-

-

-

-

-

pollici

-

-

-

-

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

pollici

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

1”1⁄2

pollici

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

1”1⁄4

5000

1700

1600

2860

1850

2840

3”

3”

2”

3⁄4”

1”1⁄4

1”1⁄4

Superficie scamb.

10,00

Peso a vuoto (**)

540

(*) Le dimensioni possono variare con una tolleranza del 10%

(**) Valore indicativo, valido ai soli fini di trasporto e movimentazione

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it

CAT_EC 01/13 - Pagina 20

A1

R

2”

T

1⁄2”

AS1

1”1⁄4

AS2

-

AS3

1”1⁄4

AS4

1”1⁄2

S

1”1⁄4

mq

0,50

0,75

1,00

1,50

2,00

3,00

4,00

5,00

6,00

8,00

kg

52

62

96

129

145

220

257

318

390

466
