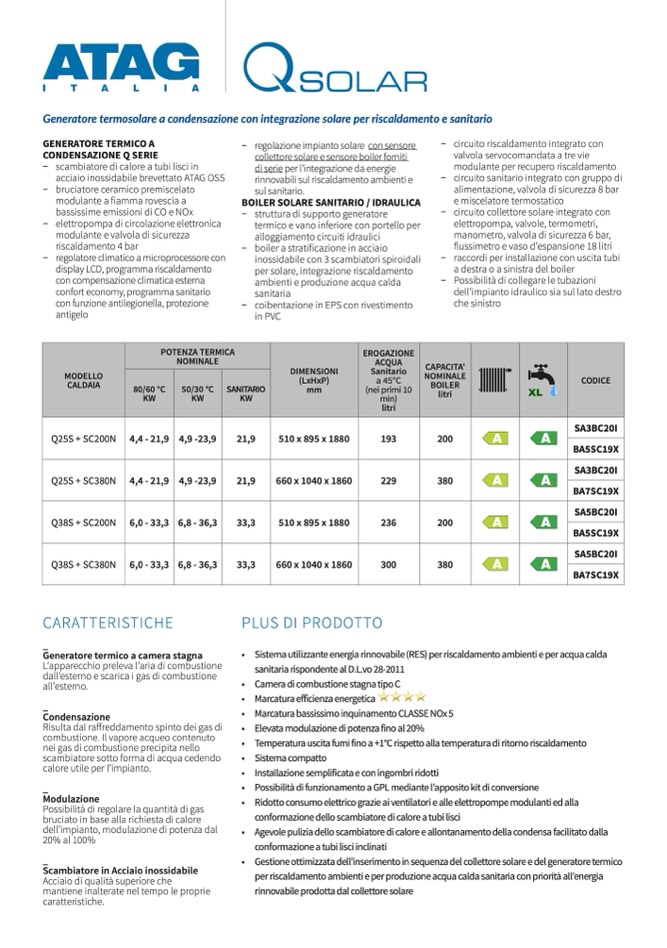

Generatore termosolare a condensazione con integrazione solare per riscaldamento e sanitario
GENERATORE TERMICO A
CONDENSAZIONE Q SERIE
− scambiatore di calore a tubi lisci in
acciaio inossidabile brevettato ATAG OSS
− bruciatore ceramico premiscelato
modulante a fiamma rovescia a
bassissime emissioni di CO e NOx
− elettropompa di circolazione elettronica
modulante e valvola di sicurezza
riscaldamento 4 bar
− regolatore climatico a microprocessore con
display LCD, programma riscaldamento
con compensazione climatica esterna
confort economy, programma sanitario
con funzione antilegionella, protezione
antigelo
− regolazione impianto solare con sensore
collettore solare e sensore boiler forniti
di serie per l’integrazione da energie
rinnovabili sul riscaldamento ambienti e
sul sanitario.
BOILER SOLARE SANITARIO / IDRAULICA
− struttura di supporto generatore
termico e vano inferiore con portello per
alloggiamento circuiti idraulici
− boiler a stratificazione in acciaio
inossidabile con 3 scambiatori spiroidali
per solare, integrazione riscaldamento
ambienti e produzione acqua calda
sanitaria
− coibentazione in EPS con rivestimento
in PVC
− circuito riscaldamento integrato con
valvola servocomandata a tre vie
modulante per recupero riscaldamento
− circuito sanitario integrato con gruppo di
alimentazione, valvola di sicurezza 8 bar
e miscelatore termostatico
− circuito collettore solare integrato con
elettropompa, valvole, termometri,
manometro, valvola di sicurezza 6 bar,
flussimetro e vaso d’espansione 18 litri
− raccordi per installazione con uscita tubi
a destra o a sinistra del boiler
− Possibilità di collegare le tubazioni
dell’impianto idraulico sia sul lato destro
che sinistro
MODELLO
CALDAIA
POTENZA TERMICA
NOMINALE
DIMENSIONI
(LxHxP)
mm
EROGAZIONE
ACQUA
Sanitario
a 45°C
(nei primi 10
min)
litri
CAPACITA’
NOMINALE
BOILER
litri
CODICE
80/60 °C
KW
50/30 °C
KW
SANITARIO
KW
Q25S + SC200N
4,4 - 21,9
4,9 -23,9
21,9
510 x 895 x 1880
193
200
SA3BC20I
BA5SC19X
Q25S + SC380N
4,4 - 21,9
4,9 -23,9
21,9
660 x 1040 x 1860
229
380
SA3BC20I
BA7SC19X
Q38S + SC200N
6,0 - 33,3
6,8 - 36,3
33,3
510 x 895 x 1880
236
200
SA5BC20I
BA5SC19X
Q38S + SC380N
6,0 - 33,3
6,8 - 36,3
33,3
660 x 1040 x 1860
300
380
SA5BC20I
BA7SC19X
CARATTERISTICHE
_
Generatore termico a camera stagna
L’apparecchio preleva l’aria di combustione
dall’esterno e scarica i gas di combustione
all’esterno.
_
Condensazione
Risulta dal raffreddamento spinto dei gas di
combustione. Il vapore acqueo contenuto
nei gas di combustione precipita nello
scambiatore sotto forma di acqua cedendo
calore utile per l’impianto.
_
Modulazione
Possibilità di regolare la quantità di gas
bruciato in base alla richiesta di calore
dell’impianto, modulazione di potenza dal
20% al 100%
_
Scambiatore in Acciaio inossidabile
Acciaio di qualità superiore che
mantiene inalterate nel tempo le proprie
caratteristiche.
PLUS DI PRODOTTO
• Sistema utilizzante energia rinnovabile (RES) per riscaldamento ambienti e per acqua calda
sanitaria rispondente al D.L.vo 28-2011
• Camera di combustione stagna tipo C
• Marcatura efficienza energetica
• Marcatura bassissimo inquinamento CLASSE NOx 5
• Elevata modulazione di potenza fino al 20%
• Temperatura uscita fumi fino a +1°C rispetto alla temperatura di ritorno riscaldamento
• Sistema compatto
• Installazione semplificata e con ingombri ridotti
• Possibilità di funzionamento a GPL mediante l’apposito kit di conversione
• Ridotto consumo elettrico grazie ai ventilatori e alle elettropompe modulanti ed alla
conformazione dello scambiatore di calore a tubi lisci
• Agevole pulizia dello scambiatore di calore e allontanamento della condensa facilitato dalla
conformazione a tubi lisci inclinati
• Gestione ottimizzata dell’inserimento in sequenza del collettore solare e del generatore termico
per riscaldamento ambienti e per produzione acqua calda sanitaria con priorità all’energia
rinnovabile prodotta dal collettore solare
