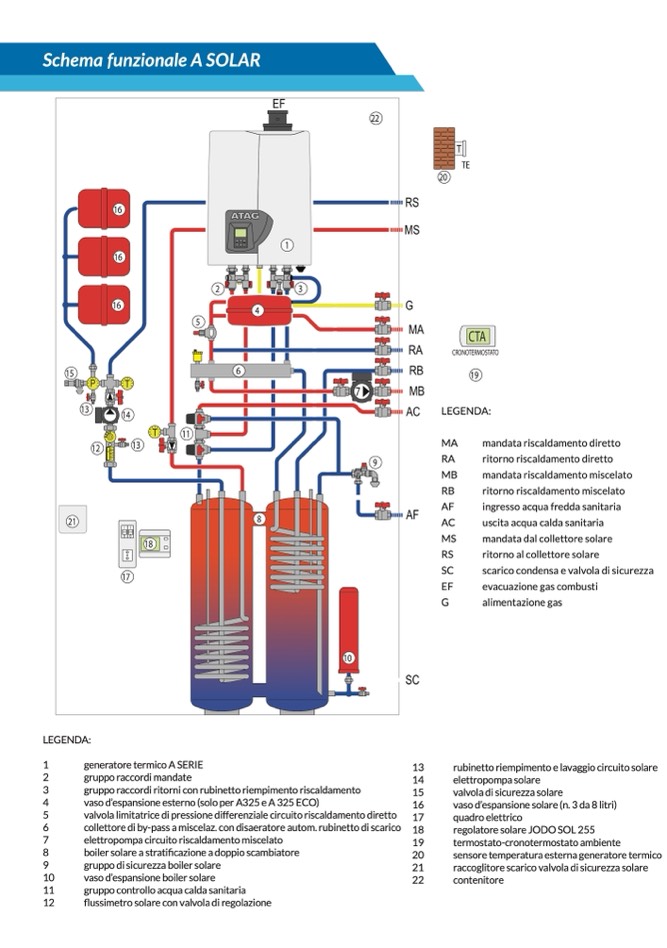

Schema funzionale A SOLAR

LEGENDA:

1

generatore termico A SERIE

2

gruppo raccordi mandate

3

gruppo raccordi ritorni con rubinetto riempimento riscaldamento

4

vaso d’espansione esterno (solo per A325 e A 325 ECO)

5

valvola limitatrice di pressione differenziale circuito riscaldamento diretto

6

collettore di by-pass a miscelaz. con disaeratore autom. rubinetto di scarico 18

7

elettropompa circuito riscaldamento miscelato

8

boiler solare a stratificazione a doppio scambiatore

9

gruppo di sicurezza boiler solare

10

vaso d’espansione boiler solare

11

gruppo controllo acqua calda sanitaria

12

flussimetro solare con valvola di regolazione

rubinetto riempimento e lavaggio circuito solare

elettropompa solare

valvola di sicurezza solare

vaso d’espansione solare (n. 3 da 8 litri)

quadro elettrico

regolatore solare JODO SOL 255

termostato-cronotermostato ambiente

sensore temperatura esterna generatore termico

raccoglitore scarico valvola di sicurezza solare

contenitore

13

14

15

16

17

19

20

21

22

LEGENDA:

MA

mandata riscaldamento diretto

RA

ritorno riscaldamento diretto

MB

mandata riscaldamento miscelato

RB

ritorno riscaldamento miscelato

AF

ingresso acqua fredda sanitaria

AC

uscita acqua calda sanitaria

MS

mandata dal collettore solare

RS

ritorno al collettore solare

SC

scarico condensa e valvola di sicurezza

EF

G

evacuazione gas combusti

alimentazione gas
