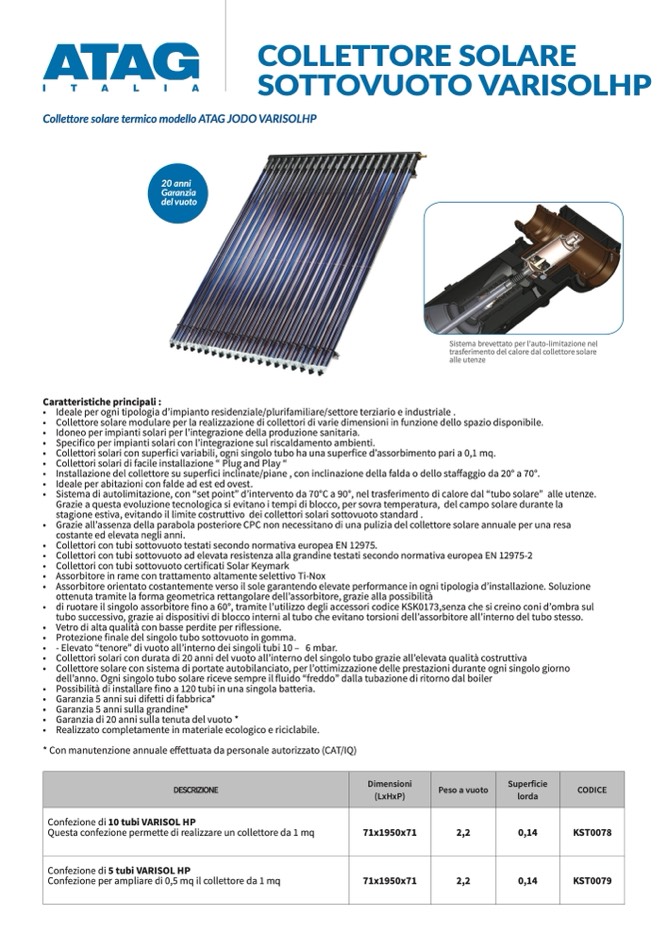

Collettore solare termico modello ATAG JODO VARISOLHP

20 anni

Garanzia

del vuoto

COLLETTORE SOLARE

SOTTOVUOTO VARISOLHP

Caratteristiche principali :

• Ideale per ogni tipologia d’impianto residenziale/plurifamiliare/settore terziario e industriale .

• Collettore solare modulare per la realizzazione di collettori di varie dimensioni in funzione dello spazio disponibile.

• Idoneo per impianti solari per l’integrazione della produzione sanitaria.

• Specifico per impianti solari con l’integrazione sul riscaldamento ambienti.

• Collettori solari con superfici variabili, ogni singolo tubo ha una superfice d’assorbimento pari a 0,1 mq.

• Collettori solari di facile installazione “ Plug and Play “

• Installazione del collettore su superfici inclinate/piane , con inclinazione della falda o dello staffaggio da 20° a 70°.

• Ideale per abitazioni con falde ad est ed ovest.

• Sistema di autolimitazione, con “set point” d’intervento da 70°C a 90°, nel trasferimento di calore dal “tubo solare” alle utenze.

Grazie a questa evoluzione tecnologica si evitano i tempi di blocco, per sovra temperatura, del campo solare durante la

stagione estiva, evitando il limite costruttivo dei collettori solari sottovuoto standard .

• Grazie all’assenza della parabola posteriore CPC non necessitano di una pulizia del collettore solare annuale per una resa

costante ed elevata negli anni.

• Collettori con tubi sottovuoto testati secondo normativa europea EN 12975.

• Collettori con tubi sottovuoto ad elevata resistenza alla grandine testati secondo normativa europea EN 12975-2

• Collettori con tubi sottovuoto certificati Solar Keymark

• Assorbitore in rame con trattamento altamente selettivo Ti-Nox

• Assorbitore orientato costantemente verso il sole garantendo elevate performance in ogni tipologia d’installazione. Soluzione

ottenuta tramite la forma geometrica rettangolare dell’assorbitore, grazie alla possibilità

• di ruotare il singolo assorbitore fino a 60°, tramite l’utilizzo degli accessori codice KSK0173,senza che si creino coni d’ombra sul

tubo successivo, grazie ai dispositivi di blocco interni al tubo che evitano torsioni dell’assorbitore all’interno del tubo stesso.

• Vetro di alta qualità con basse perdite per riflessione.

• Protezione finale del singolo tubo sottovuoto in gomma.

• - Elevato “tenore” di vuoto all’interno dei singoli tubi 10 – 6 mbar.

• Collettori solari con durata di 20 anni del vuoto all’interno del singolo tubo grazie all’elevata qualit

à costruttiva

• Collettore solare con sistema di portate autobilanciato, per l’ottimizzazione delle prestazioni durante ogni singolo giorno

dell’anno. Ogni singolo tubo solare riceve sempre il fluido “freddo” dalla tubazione di ritorno dal boiler

• Possibilità di installare fino a 120 tubi in una singola batteria.

• Garanzia 5 anni sui difetti di fabbrica*

• Garanzia 5 anni sulla grandine*

• Garanzia di 20 anni sulla tenuta del vuoto *

• Realizzato completamente in materiale ecologico e riciclabile.

* Con manutenzione annuale effettuata da personale autorizzato (CAT/IQ)

Sistema brevettato per l’auto-limitazione nel

trasferimento del calore dal collettore solare

alle utenze

DESCRIZIONE

Dimensioni

(LxHxP)

Peso a vuoto

Superficie

lorda

CODICE

Confezione di 10 tubi VARISOL HP

Questa confezione permette di realizzare un collettore da 1 mq

71x1950x71 2,2

0,14 KST0078

Confezione di 5 tubi VARISOL HP

Confezione per ampliare di 0,5 mq il collettore da 1 mq

71x1950x71

2,2

0,14

KST0079
