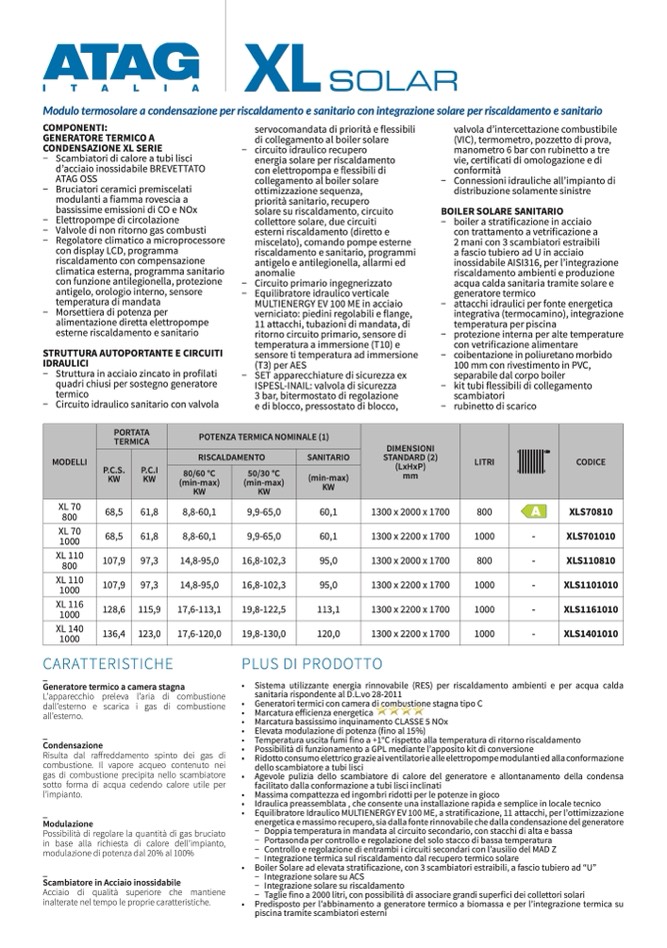

XL

Modulo termosolare a condensazione per riscaldamento e sanitario con integrazione solare per riscaldamento e sanitario

COMPONENTI:

GENERATORE TERMICO A

CONDENSAZIONE XL SERIE

− Scambiatori di calore a tubi lisci

d’acciaio inossidabile BREVETTATO

ATAG OSS

− Bruciatori ceramici premiscelati

modulanti a fiamma rovescia a

bassissime emissioni di CO e NOx

− Elettropompe di circolazione

− Valvole di non ritorno gas combusti

− Regolatore climatico a microprocessore

con display LCD, programma

riscaldamento con compensazione

climatica esterna, programma sanitario

con funzione antilegionella, protezione

antigelo, orologio interno, sensore

temperatura di mandata

− Morsettiera di potenza per

alimentazione diretta elettropompe

esterne riscaldamento e sanitario

STRUTTURA AUTOPORTANTE E CIRCUITI

IDRAULICI

− Struttura in acciaio zincato in profilati

quadri chiusi per sostegno generatore

termico

− Circuito idraulico sanitario con valvola

servocomandata di priorità e flessibili

di collegamento al boiler solare

− circuito idraulico recupero

energia solare per riscaldamento

con elettropompa e flessibili di

collegamento al boiler solare

ottimizzazione sequenza,

priorità sanitario, recupero

solare su riscaldamento, circuito

collettore solare, due circuiti

esterni riscaldamento (diretto e

miscelato), comando pompe esterne

riscaldamento e sanitario, programmi

antigelo e antilegionella, allarmi ed

anomalie

− Circuito primario ingegnerizzato

− Equilibratore idraulico verticale

MULTIENERGY EV 100 ME in acciaio

verniciato: piedini regolabili e flange,

11 attacchi, tubazioni di mandata, di

ritorno circuito primario, sensore di

temperatura a immersione (T10) e

sensore ti temperatura ad immersione

(T3) per AES

− SET apparecchiature di sicurezza ex

ISPESL-INAIL: valvola di sicurezza

3 bar, bitermostato di regolazione

e di blocco, pressostato di blocco,

valvola d’intercettazione combustibile

(VIC), termometro, pozzetto di prova,

manometro 6 bar con rubinetto a tre

vie, certificati di omologazione e di

conformità

− Connessioni idrauliche all’impianto di

distribuzione solamente sinistre

BOILER SOLARE SANITARIO

− boiler a stratificazione in acciaio

con trattamento a vetrificazione a

2 mani con 3 scambiatori estraibili

a fascio tubiero ad U in acciaio

inossidabile AISI316, per l’integrazione

riscaldamento ambienti e produzione

acqua calda sanitaria tramite solare e

generatore termico

− attacchi idraulici per fonte energetica

integrativa (termocamino), integrazione

temperatura per piscina

− protezione interna per alte temperature

con vetrificazione alimentare

− coibentazione in poliuretano morbido

100 mm con rivestimento in PVC,

separabile dal corpo boiler

− kit tubi flessibili di collegamento

scambiatori

− rubinetto di scarico

MODELLI

PORTATA

TERMICA

POTENZA TERMICA NOMINALE (1)

DIMENSIONI

STANDARD (2)

(LxHxP)

mm

LITRI CODICE

P.C.S.

KW

P.C.I

KW

RISCALDAMENTO

SANITARIO

80/60 °C

(min-max)

KW

50/30 °C

(min-max)

KW

(min-max)

KW

XL 70

800

68,5 61,8 8,8-60,1 9,9-65,0 60,1

1300 x 2000 x 1700

800 XLS70810

XL 70

1000

68,5 61,8 8,8-60,1 9,9-65,0 60,1

1300 x 2200 x 1700

1000 - XLS701010

XL 110

800

107,9 97,3 14,8-95,0 16,8-102,3 95,0

1300 x 2000 x 1700

800 - XLS110810

XL 110

1000

107,9 97,3 14,8-95,0 16,8-102,3 95,0

1300 x 2200 x 1700

1000 - XLS1101010

XL 116

1000

128,6 115,9 17,6-113,1 19,8-122,5 113,1

1300 x 2200 x 1700 1000 - XLS1161010

XL 140

1000

136,4 123,0 17,6-120,0 19,8-130,0 120,0

1300 x 2200 x 1700

1000 - XLS1401010

CARATTERISTICHE

_

Generatore termico a camera stagna

L’apparecchio preleva l’aria di combustione

dall’esterno e scarica i gas di combustione

all’esterno.

_

Condensazione

Risulta dal raffreddamento spinto dei gas di

combustione. Il vapore acqueo contenuto nei

gas di combustione precipita nello scambiatore

sotto forma di acqua cedendo calore utile per

l’impianto.

_

Modulazione

Possibilità di regolare la quantità di gas bruciato

in base alla richiesta di calore dell’impianto,

modulazione di potenza dal 20% al 100%

_

Scambiatore in Acciaio inossidabile

Acciaio di qualità superiore che mantiene

inalterate nel tempo le proprie caratteristiche.

PLUS DI PRODOTTO

• Sistema utilizzante energia rinnovabile (RES) per riscaldamento ambienti e per acqua calda

sanitaria rispondente al D.L.vo 28-2011

• Generatori termici con camera di combustione stagna tipo C

• Marcatura efficienza energetica

• Marcatura bassissimo inquinamento CLASSE 5 NOx

• Elevata modulazione di potenza (fino al 15%)

• Temperatura uscita fumi fino a +1°C rispetto alla temperatura di ritorno riscaldamento

• Possibilità di funzionamento a GPL mediante l’apposito kit di conversione

• Ridotto consumo elettrico grazie ai ventilatori e alle elettropompe modulanti ed alla conformazione

dello scambiatore a tubi lisci

• Agevole pulizia dello scambiatore di calore del generatore e allontanamento della condensa

facilitato dalla conformazione a tubi lisci inclinati

• Massima compattezza ed ingombri ridotti per le potenze in gioco

• Idraulica preassemblata , che consente una installazione rapida e semplice in locale tecnico

• Equilibratore Idraulico MULTIENERGY EV 100 ME, a stratificazione, 11 attacchi, per l’ottimizzazione

energetica e massimo recupero, sia dalla fonte rinnovabile che dalla condensazione del generatore

− Doppia temperatura in mandata al circuito secondario, con stacchi di alta e bassa

− Portasonda per controllo e regolazione del solo stacco di bassa temperatura

− Controllo e regolazione di entrambi i circuiti secondari con l’ausilio del MAD Z

− Integrazione termica sul riscaldamento dal recupero termico solare

• Boiler Solare ad elevata stratificazione, con 3 scambiatori estraibili, a fascio tubiero ad “U”

− Integrazione solare su ACS

− Integrazione solare su riscaldamento

− Taglie fino a 2000 litri, con possibilità di associare grandi superfici dei collettori solari

• Predisposto per l’abbinamento a generatore termico a biomassa e per l’integrazione termica su

piscina tramite scambiatori esterni
