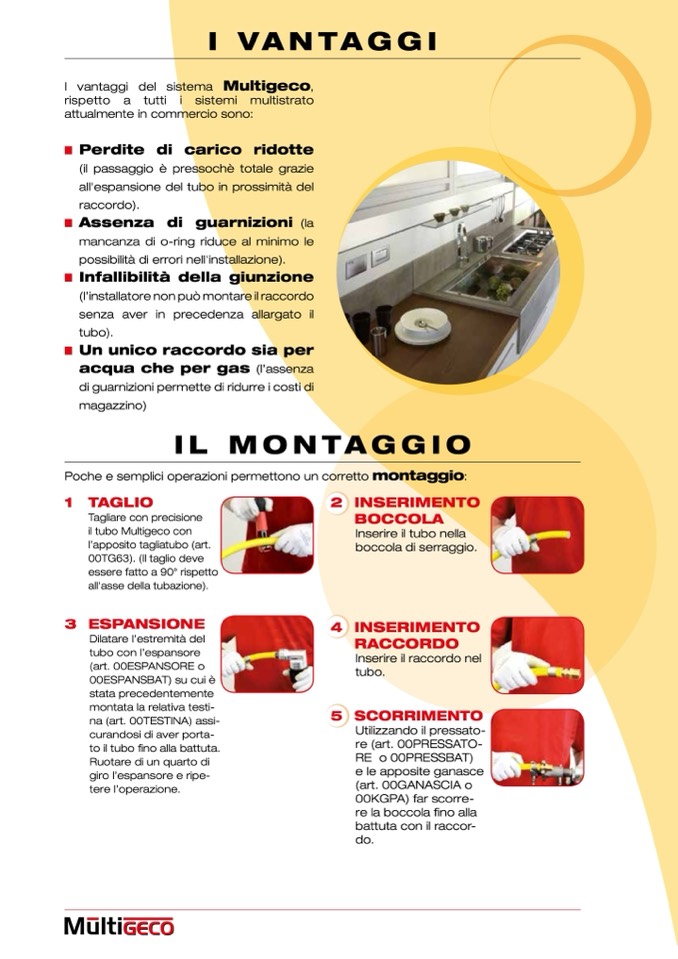

I VANTAGGI

I vantaggi del sistema Multigeco,

rispetto a tutti i sistemi multistrato

attualmente in commercio sono:

■

Perdite di carico ridotte

(il passaggio è pressochè totale grazie

all'espansione del tubo in prossimità del

raccordo).

■

Assenza di guarnizioni (la

mancanza di o-ring riduce al minimo le

possibilità di errori nell'installazione).

■

Infallibilità della giunzione

(l’installatore non può montare il raccordo

senza aver in precedenza allargato il

tubo).

■

Un unico raccordo sia per

acqua che per gas (l’assenza

di guarnizioni permette di ridurre i costi di

magazzino)

IL MONTAGGIO

Poche e semplici operazioni permettono un corretto montaggio:

1 TAGLIO

Tagliare con precisione

il tubo Multigeco con

l’apposito tagliatubo (art.

00TG63). (Il taglio deve

essere fatto a 90° rispetto

all'asse della tubazione).

3 ESPANSIONE

Dilatare l’estremità del

tubo con l’espansore

(art. 00ESPANSORE o

00ESPANSBAT) su cui è

stata precedentemente

montata la relativa testi-

na (art. 00TESTINA) assi-

curandosi di aver porta-

to il tubo fino alla battuta.

Ruotare di un quarto di

giro l’espansore e ripe-

tere l’operazione.

2 INSERIMENTO

BOCCOLA

Inserire il tubo nella

boccola di serraggio.

4 INSERIMENTO

RACCORDO

Inserire il raccordo nel

tubo.

5 SCORRIMENTO

Utilizzando il pressato-

re (art. 00PRESSATO-

RE o 00PRESSBAT)

e le apposite ganasce

(art. 00GANASCIA o

00KGPA) far scorre-

re la boccola fino alla

battuta con il raccor-

do.
