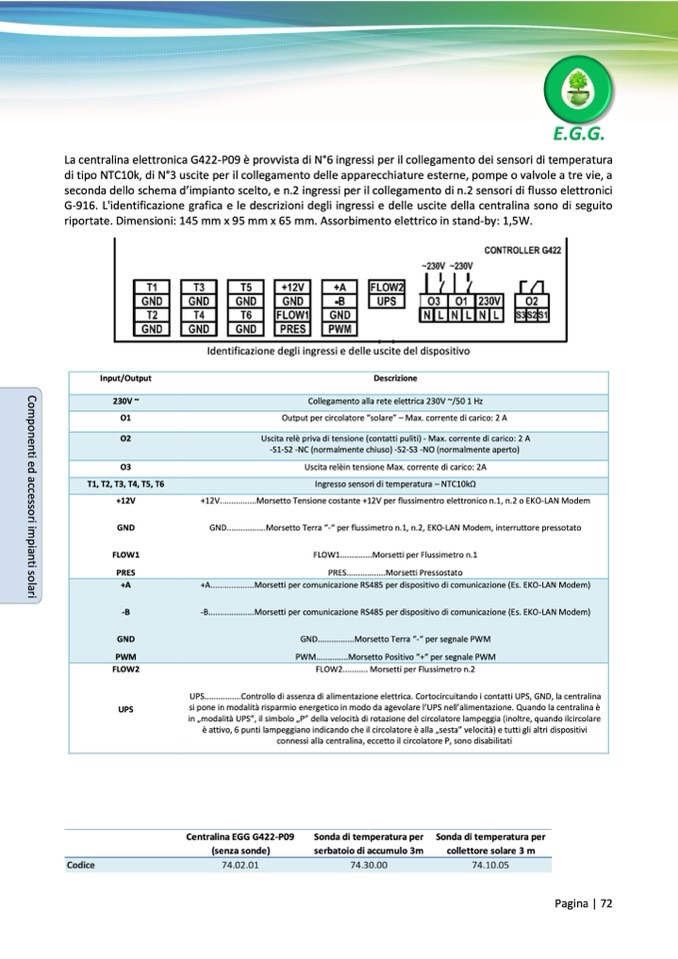

E.G.G.

La centralina elettronica G422-P09 è provvista di N°6 ingressi per il collegamento dei sensori di temperatura

di tipo NTC10k, di N°3 uscite per il collegamento delle apparecchiature esterne, pompe o valvole a tre vie, a

seconda dello schema d’impianto scelto, e n.2 ingressi per il collegamento di n.2 sensori di flusso elettronici

G-916. L'identificazione grafica e le descrizioni degli ingressi e delle uscite della centralina sono di seguito

riportate. Dimensioni: 145 mm x 95 mm x 65 mm. Assorbimento elettrico in stand-by: 1,5W.

Identificazione degli ingressi e delle uscite del dispositivo

Input/Output

Descrizione

Prezzo di listino

€ 191

€ 13

€ 15

Pagina | 72

230V ~

Collegamento alla rete elettrica 230V ~/50 1 Hz

O1

Output per circolatore “solare” – Max. corrente di carico: 2 A

O2

Uscita relè priva di tensione (contatti puliti) - Max. corrente di carico: 2 A

-S1-S2 -NC (normalmente chiuso) -S2-S3 -NO (normalmente aperto)

O3

Uscita relèin tensione Max. corrente di carico: 2A

T1, T2, T3, T4, T5, T6

Ingresso sensori di temperatura – NTC10kΩ

+12V

GND

FLOW1

PRES

+12V................Morsetto Tensione costante +12V per flussimentro elettronico n.1, n.2 o EKO-LAN Modem

GND.................Morsetto Terra “-“ per flussimetro n.1, n.2, EKO-LAN Modem, interruttore pressotato

FLOW1..............Morsetti per Flussimetro n.1

PRES.................Morsetti Pressostato

-B

GND

PWM

-B....................Morsetti per comunicazione RS485 per dispositivo di comunicazione (Es. EKO-LAN Modem)

GND................Morsetto Terra “-“ per segnale PWM

PWM..............Morsetto Positivo “+“ per segnale PWM

+A

+A...................Morsetti per comunicazione RS485 per dispositivo di comunicazione (Es. EKO-LAN Modem)

FLOW2

UPS

FLOW2........... Morsetti per Flussimetro n.2

UPS................Controllo di assenza di alimentazione elettrica. Cortocircuitando i contatti UPS, GND, la centralina

si pone in modalità risparmio energetico in modo da agevolare l’UPS nell’alimentazione. Quando la centralina è

in „modalità UPS”, il simbolo „P” della velocità di rotazione del circolatore lampeggia (inoltre, quando ilcircolare

è attivo, 6 punti lampeggiano indicando che il circolatore è alla „sesta” velocità) e tutti gli altri dispositivi

connessi alla centralina, eccetto il circolatore P, sono disabilitati

C

o

m

p

o

n

e

n

t

i

e

d

a

c

c

e

s

s

o

r

i

i

m

p

i

a

n

t

i

s

o

l

a

r

i

Centralina EGG G422-P09

Sonda di temperatura per Sonda di temperatura per

(senza sonde)

serbatoio di accumulo 3m

collettore solare 3 m

Codice

74.02.01

74.30.00

74.10.05
