E.G.G.

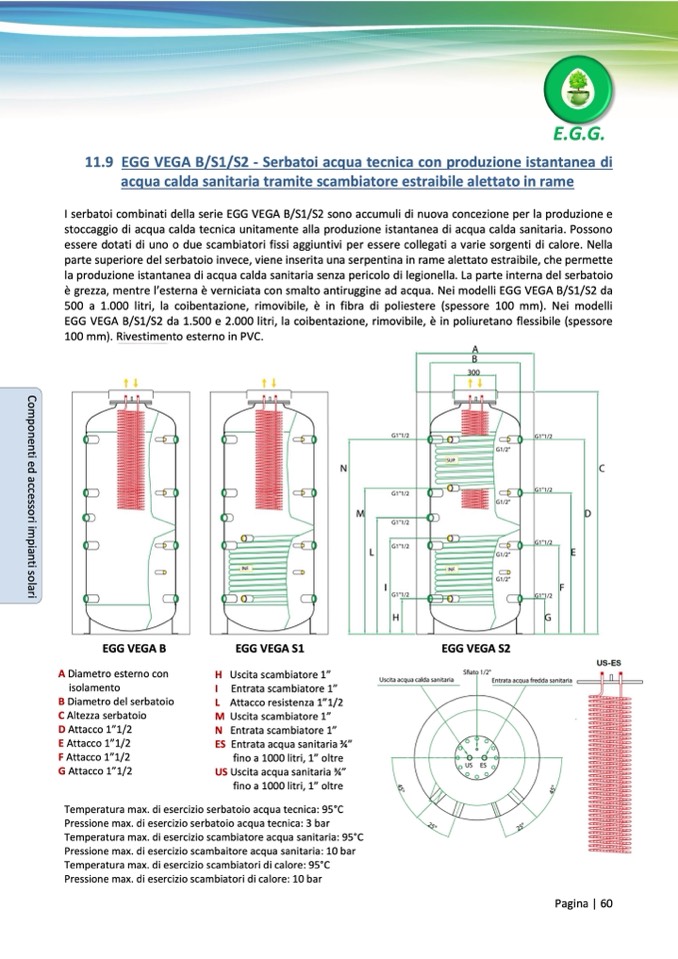

11.9 EGG VEGA B/S1/S2 - Serbatoi acqua tecnica con produzione istantanea di

acqua calda sanitaria tramite scambiatore estraibile alettato in rame

I serbatoi combinati della serie EGG VEGA B/S1/S2 sono accumuli di nuova concezione per la produzione e

stoccaggio di acqua calda tecnica unitamente alla produzione istantanea di acqua calda sanitaria. Possono

essere dotati di uno o due scambiatori fissi aggiuntivi per essere collegati a varie sorgenti di calore. Nella

parte superiore del serbatoio invece, viene inserita una serpentina in rame alettato estraibile, che permette

la produzione istantanea di acqua calda sanitaria senza pericolo di legionella. La parte interna del serbatoio

è grezza, mentre l’esterna è verniciata con smalto antiruggine ad acqua. Nei modelli EGG VEGA B/S1/S2 da

500 a 1.000 litri, la coibentazione, rimovibile, è in fibra di poliestere (spessore 100 mm). Nei modelli

EGG VEGA B/S1/S2 da 1.500 e 2.000 litri, la coibentazione, rimovibile, è in poliuretano flessibile (spessore

100 mm). Rivestimento esterno in PVC.

EGG VEGA B

A Diametro esterno con

isolamento

B Diametro del serbatoio

C Altezza serbatoio

D Attacco 1”1/2

E Attacco 1”1/2

F Attacco 1”1/2

G Attacco 1”1/2

EGG VEGA S1

H Uscita scambiatore 1”

I Entrata scambiatore 1”

L Attacco resistenza 1”1/2

M Uscita scambiatore 1”

N Entrata scambiatore 1”

ES Entrata acqua sanitaria 3⁄4”

fino a 1000 litri, 1” oltre

US Uscita acqua sanitaria 3⁄4”

fino a 1000 litri, 1” oltre

EGG VEGA S2

Temperatura max. di esercizio serbatoio acqua tecnica: 95°C

Pressione max. di esercizio serbatoio acqua tecnica: 3 bar

Temperatura max. di esercizio scambiatore acqua sanitaria: 95°C

Pressione max. di esercizio scambaitore acqua sanitaria: 10 bar

Temperatura max. di esercizio scambiatori di calore: 95°C

Pressione max. di esercizio scambiatori di calore: 10 bar

Pagina | 60
