E.G.G.

I sistemi di accumulo EGG KF N/1/2 sono costituiti da un doppio serbatoio. Quello esterno per acqua tecnica

prodotta con sorgenti di calore alternative, la cui parte interna è grezza, mentre l’esterna è verniciata con

smalto antiruggine. Quello interno è destinato alla produzione di acqua calda sanitaria ed è costruito in

acciaio al carbonio con trattamento interno di vetroporcellanatura a 860°C secondo la norma DIN-4753. Per

la protezione catodica viene montato l’anodo al magnesio proporzionato alla superficie da proteggere. Nei

modelli EGG KF N/1/2 da 500 a 1.000 litri, la coibentazione, rimovibile, è in fibra di poliestere (spessore 100

mm). Nei modelli EGG KF N/1/2 da 1.500 e 2.000 litri, la coibentazione, rimovibile, è in poliuretano flessibile

(spessore 100 mm). Rivestimento esterno in PVC.

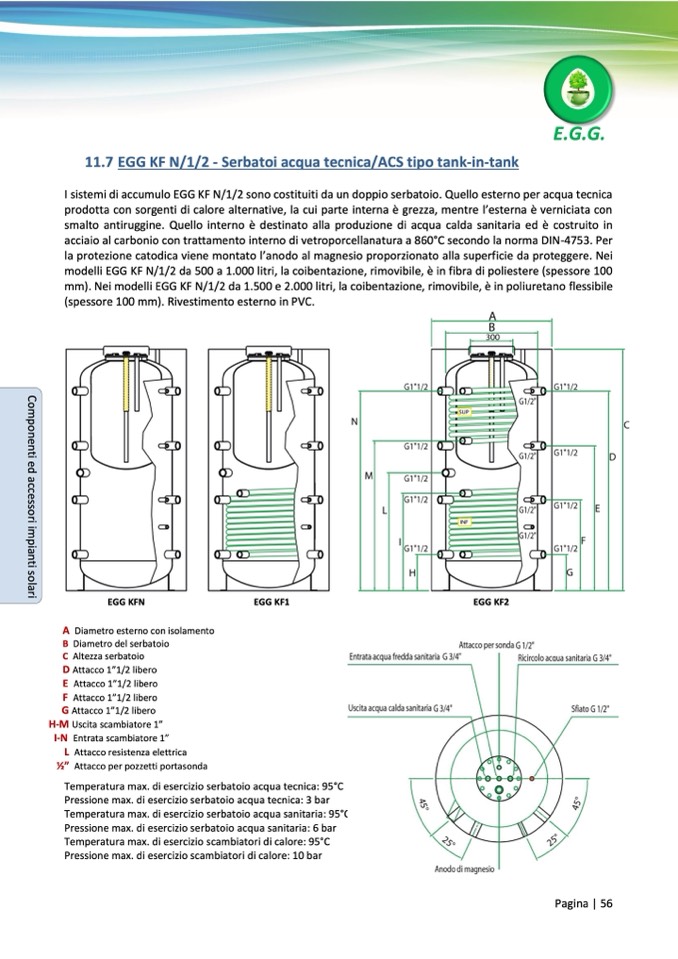

11.7 EGG KF N/1/2 - Serbatoi acqua tecnica/ACS tipo tank-in-tank

A Diametro esterno con isolamento

B Diametro del serbatoio

C Altezza serbatoio

D Attacco 1”1/2 libero

E Attacco 1”1/2 libero

F Attacco 1”1/2 libero

G Attacco 1”1/2 libero

H-M Uscita scambiatore 1”

I-N Entrata scambiatore 1”

L Attacco resistenza elettrica

1⁄2” Attacco per pozzetti portasonda

Temperatura max. di esercizio serbatoio acqua tecnica: 95°C

C Altezza serbatoio

Pressione max. di esercizio serbatoio acqua tecnica: 3 bar

Temperatura max. di esercizio serbatoio acqua sanitaria: 95°C

Pressione max. di esercizio serbatoio acqua sanitaria: 6 bar

Temperatura max. di esercizio scambiatori di calore: 95°C

Pressione max. di esercizio scambiatori di calore: 10 bar

Pagina | 56

C

o

m

p

o

n

e

n

t

i

e

d

a

c

c

e

s

s

o

r

i

i

m

p

i

a

n

t

i

s

o

l

a

r

i

EGG KFN

EGG KF1

EGG KF2
