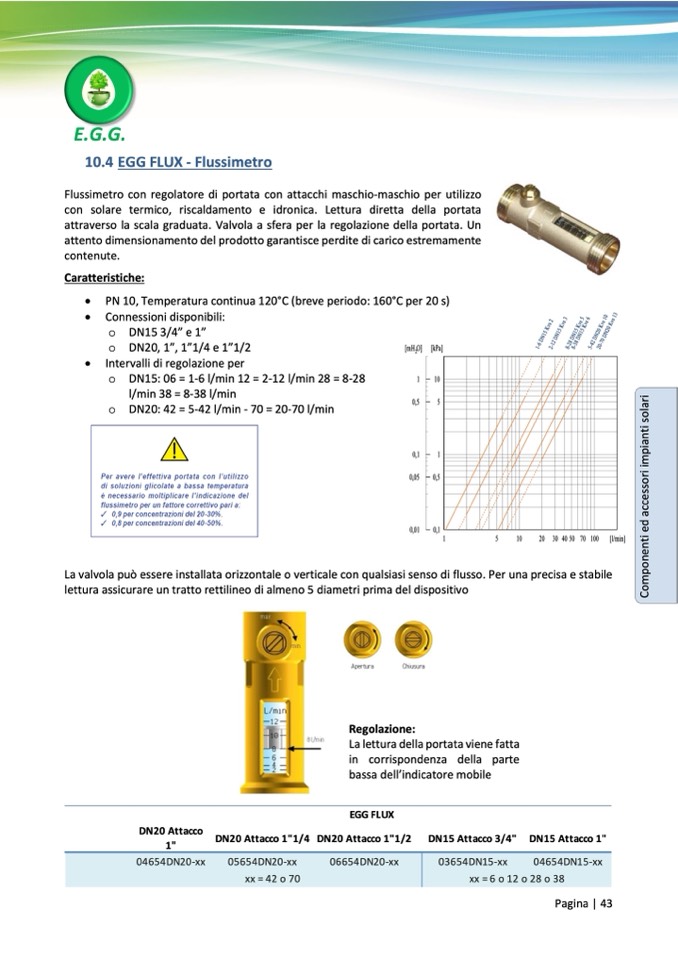

10.4 EGG FLUX - Flussimetro

Flussimetro con regolatore di portata con attacchi maschio-maschio per utilizzo

con solare termico, riscaldamento e idronica. Lettura diretta della portata

attraverso la scala graduata. Valvola a sfera per la regolazione della portata. Un

attento dimensionamento del prodotto garantisce perdite di carico estremamente

contenute.

Caratteristiche:

• PN 10, Temperatura continua 120°C (breve periodo: 160°C per 20 s)

• Connessioni disponibili:

o DN153/4”e1”

o DN20,1”,1”1/4e1”1/2

• Intervalli di regolazione per

o DN15:06=1-6l/min12=2-12l/min28=8-28

l/min 38 = 8-38 l/min

o DN20:42=5-42l/min-70=20-70l/min

La valvola può essere installata orizzontale o verticale con qualsiasi senso di flusso. Per una precisa e stabile

lettura assicurare un tratto rettilineo di almeno 5 diametri prima del dispositivo

Regolazione:

La lettura della portata viene fatta

in corrispondenza della parte

bassa dell’indicatore mobile

Pagina | 43

C

o

m

p

o

n

e

n

t

i

e

d

a

c

c

e

s

s

o

r

i

i

m

p

i

a

n

t

i

s

o

l

a

r

i

DN20 Attacco

1"

EGG FLUX

DN20 Attacco 1"1/4 DN20 Attacco 1"1/2

DN15 Attacco 3/4" DN15 Attacco 1"

Codice

04654DN20-xx

05654DN20-xx

06654DN20-xx

03654DN15-xx

04654DN15-xx

xx = 42 o 70

xx = 6 o 12 o 28 o 38
