E.G.G.
7. Gruppi di circolazione e controllo

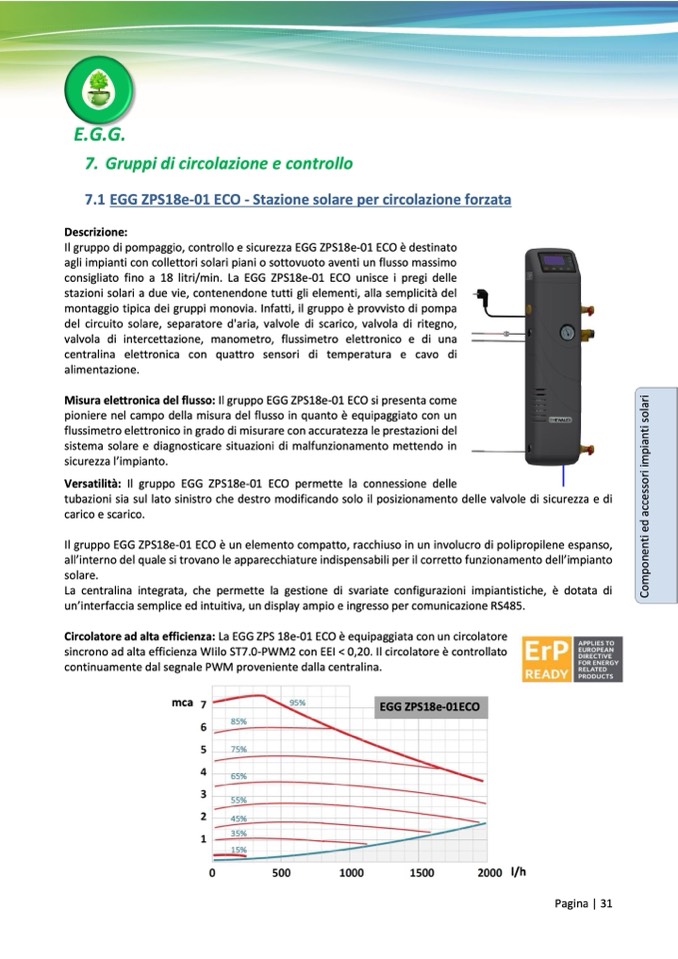

7.1 EGG ZPS18e-01 ECO - Stazione solare per circolazione forzata
Descrizione:
Il gruppo di pompaggio, controllo e sicurezza EGG ZPS18e-01 ECO è destinato
agli impianti con collettori solari piani o sottovuoto aventi un flusso massimo
consigliato fino a 18 litri/min. La EGG ZPS18e-01 ECO unisce i pregi delle
stazioni solari a due vie, contenendone tutti gli elementi, alla semplicità del
montaggio tipica dei gruppi monovia. Infatti, il gruppo è provvisto di pompa
del circuito solare, separatore d'aria, valvole di scarico, valvola di ritegno,
valvola di intercettazione, manometro, flussimetro elettronico e di una
centralina elettronica con quattro sensori di temperatura e cavo di
alimentazione.
Misura elettronica del flusso: Il gruppo EGG ZPS18e-01 ECO si presenta come
pioniere nel campo della misura del flusso in quanto è equipaggiato con un
flussimetro elettronico in grado di misurare con accuratezza le prestazioni del
sistema solare e diagnosticare situazioni di malfunzionamento mettendo in
sicurezza l’impianto.
Versatilità: Il gruppo EGG ZPS18e-01 ECO permette la connessione delle
tubazioni sia sul lato sinistro che destro modificando solo il posizionamento delle valvole di sicurezza e di
carico e scarico.
Il gruppo EGG ZPS18e-01 ECO è un elemento compatto, racchiuso in un involucro di polipropilene espanso,
all’interno del quale si trovano le apparecchiature indispensabili per il corretto funzionamento dell’impianto
solare.
La centralina integrata, che permette la gestione di svariate configurazioni impiantistiche, è dotata di
un’interfaccia semplice ed intuitiva, un display ampio e ingresso per comunicazione RS485.
Circolatore ad alta efficienza: La EGG ZPS 18e-01 ECO è equipaggiata con un circolatore
sincrono ad alta efficienza WIilo ST7.0-PWM2 con EEI < 0,20. Il circolatore è controllato
continuamente dal segnale PWM proveniente dalla centralina.
mca
EGG ZPS18e-01ECO
l/h
Pagina | 31
