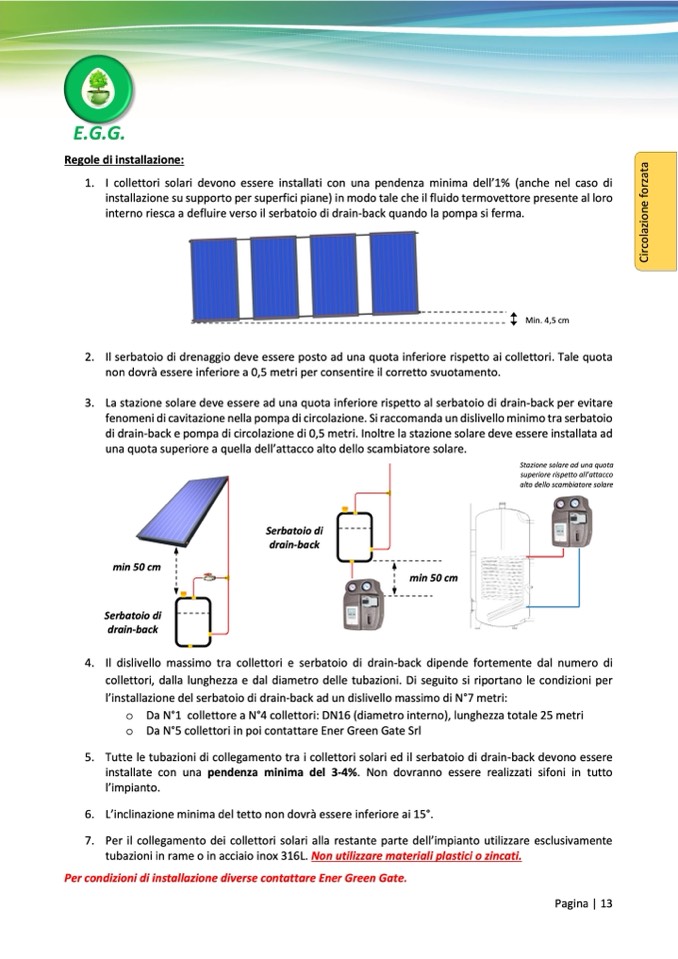

Regole di installazione:
1. I collettori solari devono essere installati con una pendenza minima dell’1% (anche nel caso di
installazione su supporto per superfici piane) in modo tale che il fluido termovettore presente al loro
interno riesca a defluire verso il serbatoio di drain-back quando la pompa si ferma.
(Pendenza min. 1%)
2. Il serbatoio di drenaggio deve essere posto ad una quota inferiore rispetto ai collettori. Tale quota
non dovrà essere inferiore a 0,5 metri per consentire il corretto svuotamento.
3. La stazione solare deve essere ad una quota inferiore rispetto al serbatoio di drain-back per evitare
fenomeni di cavitazione nella pompa di circolazione. Si raccomanda un dislivello minimo tra serbatoio
di drain-back e pompa di circolazione di 0,5 metri. Inoltre la stazione solare deve essere installata ad
una quota superiore a quella dell’attacco alto dello scambiatore solare.
min 50 cm
Serbatoio di
drain-back
min 50 cm
Serbatoio di
drain-back
4. Il dislivello massimo tra collettori e serbatoio di drain-back dipende fortemente dal numero di
collettori, dalla lunghezza e dal diametro delle tubazioni. Di seguito si riportano le condizioni per
l’installazione del serbatoio di drain-back ad un dislivello massimo di N°7 metri:
o Da N°1 collettore a N°4 collettori: DN16 (diametro interno), lunghezza totale 25 metri
o Da N°5 collettori in poi contattare Ener Green Gate Srl
5. Tutte le tubazioni di collegamento tra i collettori solari ed il serbatoio di drain-back devono essere
installate con una pendenza minima del 3-4%. Non dovranno essere realizzati sifoni in tutto
l’impianto.
6. L’inclinazione minima del tetto non dovrà essere inferiore ai 15°.
7. Per il collegamento dei collettori solari alla restante parte dell’impianto utilizzare esclusivamente
tubazioni in rame o in acciaio inox 316L. Non utilizzare materiali plastici o zincati.
Per condizioni di installazione diverse contattare Ener Green Gate.
Stazione solare ad una quota
superiore rispetto all’attacco
alto dello scambiatore solare
