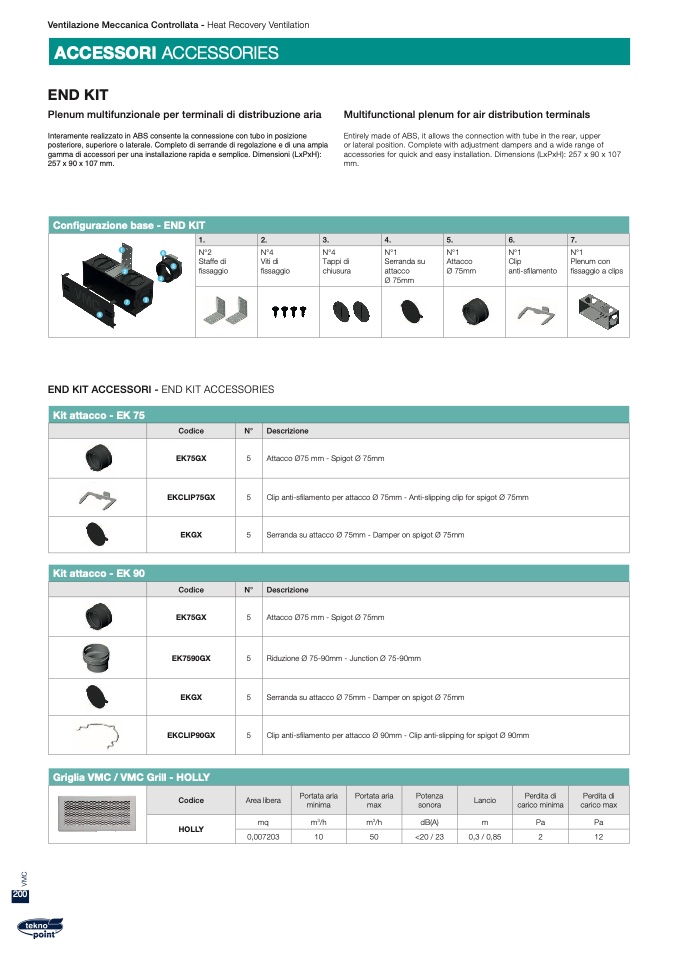

Ventilazione Meccanica Controllata - Heat Recovery Ventilation

END KIT

Plenum multifunzionale per terminali di distribuzione aria

Interamente realizzato in ABS consente la connessione con tubo in posizione

posteriore, superiore o laterale. Completo di serrande di regolazione e di una ampia

gamma di accessori per una installazione rapida e semplice. Dimensioni (LxPxH):

257 x 90 x 107 mm.

Multifunctional plenum for air distribution terminals

Entirely made of ABS, it allows the connection with tube in the rear, upper

or lateral position. Complete with adjustment dampers and a wide range of

accessories for quick and easy installation. Dimensions (LxPxH): 257 x 90 x 107

mm.

END KIT ACCESSORI - END KIT ACCESSORIES

ACCESSORI ACCESSORIES

Configurazione base - END KIT

1.

2.

3.

4.

5.

6.

7.

N°2

Staffe di

fissaggio

N°4

Viti di

fissaggio

N°4

Tappi di

chiusura

N°1

Serranda su

attacco

Ø 75mm

N°1

Attacco

Ø 75mm

N°1

Clip

anti-sfilamento

N°1

Plenum con

fissaggio a clips

Kit attacco - EK 75

Codice

N°

Descrizione

EK75GX

5

Attacco Ø75 mm - Spigot Ø 75mm

EKCLIP75GX

5

Clip anti-sfilamento per attacco Ø 75mm - Anti-slipping clip for spigot Ø 75mm

EKGX

5

Serranda su attacco Ø 75mm - Damper on spigot Ø 75mm

Kit attacco - EK 90

Codice

N°

Descrizione

EK75GX

5

Attacco Ø75 mm - Spigot Ø 75mm

EK7590GX

5

Riduzione Ø 75-90mm - Junction Ø 75-90mm

EKGX

5

Serranda su attacco Ø 75mm - Damper on spigot Ø 75mm

EKCLIP90GX

5

Clip anti-sfilamento per attacco Ø 90mm - Clip anti-slipping for spigot Ø 90mm

Griglia VMC / VMC Grill - HOLLY

Codice

Area libera

Portata aria

minima

Portata aria

max

Potenza

sonora

Lancio

Perdita di

carico minima

Perdita di

carico max

HOLLY

mq

m

3

/h

m

3

/h

dB(A)

m

Pa

Pa

0,007203

10

50

<20 / 23

0,3 / 0,85

2

12
